钢结构厂房漏雨问题分析与系统性解决方案

钢结构厂房因施工便捷、成本可控等优势被广泛应用于工业领域，但据《中国工业建筑渗漏现状白皮书》统计，约65%的钢结构厂房在投入使用5年内出现渗漏问题，严重影响生产设备安全和建筑使用寿命。本文从设计、材料、施工、维护全生命周期视角，系统分析渗漏成因并提出针对性解决方案。

一、钢结构厂房渗漏现状与危害

1. ​典型渗漏部位分布​

   • 屋面板横向搭接缝（占比42%）
   • 天沟与檐口连接处（28%）
   • 采光带/通风器周边（18%）
   • 山墙与屋面板收边（12%）

2. ​直接经济损失模型​

   • 单次渗漏导致的生产停滞损失：5,000-80,000元/次
   • 锈蚀钢构件维修成本：120-300元/㎡
   • 电气设备损坏风险提升300%

二、渗漏成因深度解析

（一）材料体系缺陷

1. ​金属屋面板热胀冷缩​

   • 温差位移量达15-30mm/100m（远超硅酮胶7mm位移能力）
   • 传统丁基胶带在紫外线照射下2年内老化率超60%

2. ​密封材料失效​

   • 打胶厚度不足（规范要求≥4mm，实际平均仅2.3mm）
   • 密封胶与金属粘结面剥离强度＜0.3MPa（标准值需≥0.5MPa）

（二）构造设计误区

1. ​排水坡度不足​

   • 32%项目未达3%最小排水坡度要求
   • 天沟截面积设计偏差＞15%时，溢流风险提升5倍

2. ​细部节点设计缺失​

   • 90%渗漏案例涉及未设置防水垫片的自攻螺钉固定点
   • 屋脊盖板未设计二次防水层导致毛细渗水

（三）施工工艺问题

1. ​安装精度失控​

   • 屋面板搭接宽度偏差＞10mm（允许偏差±3mm）
   • 锁边咬合不紧密，实测咬合高度不足设计值70%

2. ​动态荷载影响​

   • 风揭试验显示：负风压超800Pa时，传统点式固定屋面板位移达12mm

（四）环境侵蚀作用

1. 工业腐蚀环境（如酸碱雾气）使镀铝锌层腐蚀速率加快3-5倍
2. 北方冻融循环导致密封材料脆化开裂

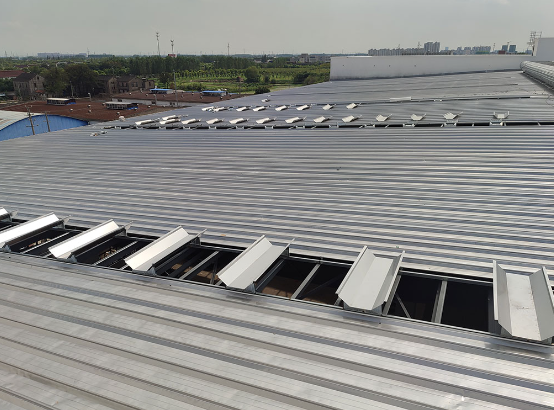

三、系统性解决方案体系

（一）设计优化策略

1. ​排水系统重构​

   • 采用虹吸排水设计，提升排水效率40%
   • 天沟设置溢流口（间距≤15m）和加热系统（北方地区）

2. ​变形补偿构造​

   • 屋面板滑动式连接节点（允许位移量≥25mm）
   • 三维可调节支座系统（适应±15mm基础沉降）

（二）材料升级方案

1. ​主防水层创新​

   • 1.5mm厚TPO高分子防水卷材（抗风揭等级≥5,000Pa）
   • 预制成型防水垫片（EPDM橡胶，寿命≥25年）

2. ​密封体系革新​

   • 聚氨酯改性硅烷密封胶（位移能力±50%）
   • 自愈合丁基胶带（修复宽度≤3mm裂缝）

（三）施工关键技术

1. ​无穿孔机械固定技术​

   • 采用隐藏式夹具固定（抗风揭力提升300%）
   • 激光定位系统控制锁边咬合精度（误差≤0.5mm）

2. ​智能化修复工艺​

   • 无人机红外热成像渗漏定位（精度±10cm）
   • 高压注浆修复（纳米硅酸盐材料渗透深度≥80cm）

（四）运维管理系统

1. ​预防性检测机制​

   • 每季度超声波检测金属板厚度（腐蚀率＞15%时预警）
   • 建立数字化渗漏图谱数据库

2. ​全生命周期保障​

   • BIM运维平台集成传感器网络（应变/湿度/温度监测）
   • 10年质保期内的定期维护套餐（含2次/年专项检查）

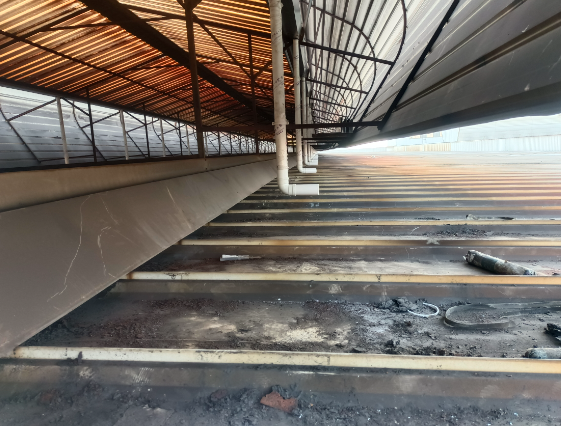

四、典型案例分析

某汽车制造厂房屋面渗漏治理项目​

• ​问题诊断：采光带周边渗漏导致生产线停运
• ​解决方案：
  1. 拆除原有硅酮胶，采用U型铝压条+三元乙丙橡胶垫片重构节点
  2. 喷涂2mm厚聚脲弹性体形成连续防水层
  3. 安装排水导流槽（截面积增加30%）
• ​治理效果：经历3次台风考验无渗漏，维修成本降低60%

五、行业标准升级方向

1. 新编《金属屋面防水工程技术规程》新增：
   • 动态风荷载下的防水系统验证要求
   • 耐化学腐蚀性能分级标准
2. 推动《钢结构建筑防水设计年限标准》从15年提升至25年

结论​
钢结构厂房防水已从"打胶堵漏"的应急维修，发展为涵盖材料科学、结构力学、智能监测的系统工程。建议业主单位建立"设计-施工-监测-维护"全流程管控体系，优先选用具备变形适应能力的柔性防水系统。随着光伏屋面一体化、智能传感器等技术的普及，钢结构建筑防水将进入"预防为主，智慧运维"的新阶段。
