钢结构厂房风机接缝漏雨如何采用非固化粘贴防水卷材做防水？

一、漏水原因分析及维修方案

1、彩钢瓦固定螺钉及紧固件漏水
无论是双层彩钢瓦或单层彩钢瓦，在施工过程中，固定螺钉的橡胶垫片变形，开裂失去防水效果，在长时间雨水的冲击下，水滴堆积在保温棉中。造成厂房屋面滴水现象，常见于屋面中部、底部。
维修方案：
（1）清理脱落的螺钉，采用燕尾钉重新固定
（2）固定螺钉橡胶垫片破损处采用998耐候结构胶密封
（3）使用丙烯酸防水涂料加缝织聚酯布防水处理
2、彩钢瓦搭接处漏水
彩钢瓦随着使用年限的增加，彩钢瓦变形或踩踏处塌陷造成排水不畅，积水没过波峰导致屋顶大面积漏水现象。
维修方案：
（1）清理屋面垃圾、灰尘。
（2）刷涂基层处理剂。
（3）沿屋脊往下，铺贴SBS聚酯胎改性沥青防水卷材。铺贴时每个漏水点左右各延伸铺贴1.5米。从屋面最高点（屋脊或中脊）铺至漏水点向下延伸1米。
3、屋脊处漏水
大到中雨的天气，金属屋面的屋脊部位会发生漏水现象。通常是由于屋脊盖板过短，波峰与屋脊盖板之间的空隙太大，屋脊盖板变形等原因。
维修方案：
（1）、对屋脊盖板松动部位重新加固。盖板搭接部位采用995耐候结构胶密封。
（2）、清理基层锈蚀、浮灰。
（3）、刷涂基层处理剂。
（4）、沿屋脊铺贴一米宽SBS防水卷材。增加挡板宽度，防止大雨倒灌。

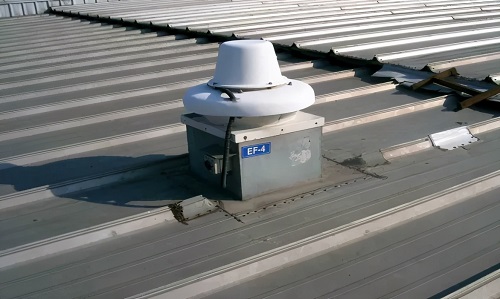

4、风机漏水
原风机已采用结构性防水措施（风机口上风采用一整块彩钢瓦错峰铺设的挡雨板），随着年限的增加，敷设的彩钢瓦已变形凹陷，风机口处旧防水层已老化开裂，形成空鼓。
维修方案：
（1）、清理凹陷积水，松动挡雨板重新加固。
（2）、凹陷变形挡雨板整修。
（3）、铲除空鼓的旧防水层。
（4）、刮涂非固化橡胶防水涂料
（5）、满粘SBS聚酯胎改性沥青防水卷材


二、作业条件
1、施工前彩钢瓦基面无尘土、无锈蚀、基面不得有积水现象。
2、彩钢瓦搭接处翘边进行加固处理，合格后方可进行防水层施工。
3、彩钢瓦横竖搭接缝隙超过0.5MM时要进行加固处理，处理后方可进行施工。
4、早上施工，彩钢瓦面有露水时，需停止施工。
5、表面需彻底干燥，雨后24小时后方可施工。


三、主要材料介绍
东方雨虹SBS无胎反应粘防水卷材和SBS聚酯胎防水卷材优点如下：
1、具有橡胶的弹性，延伸率极佳，很好地适应金属屋面的变形和开裂。
2、具有优异的对基层的粘接力，粘结力往往大于其剪切力（粘合面外断裂），确保搭接严密可靠，天衣无缝。
4、极具特色的“自愈功能”，能自行愈合较小的穿刺破损，在遭遇穿刺或硬物嵌入时，会自动与这些物体合为一体，保持良好的防水性能。
5、施工安全，不污染环境，施工简便干净，容易做到现场文明施工。
6、除主体材料外，表面材料聚乙烯膜也具有优良的防水性和很高的强度。
7、耐腐蚀：该卷材具有很好的耐酸、耐碱，耐化学腐蚀，在各种环境中具有优良的耐老化性能。
东方雨虹非固化橡胶沥青防水涂料，该材料优点如下：
1、非固化橡胶沥青防水涂料是以橡胶、沥青、软化油为主要组份，加入温控剂与填料混合制成的在使用年限内保持粘性膏状体的防水涂料。
2、该涂料能封闭基层裂缝和毛细孔，能适应复杂的施工作业面；与空气接触后长期不固化，始终保持黏稠胶质的特性，自愈能力强、碰触即粘、难以剥离，在-20℃仍具有良好的粘结性能。它能解决因基层开裂应力传递给防水层造成的防水层断裂、挠曲疲劳或处于高应力状态下的提前老化等问题；同时，蠕变性材料的黏滞性使其能够很好地封闭基层的毛细孔和裂缝，解决了防水层的窜水难题，使防水可靠性得到大幅度提高；还能解决现有防水卷材和防水涂料复合使用时的相容性问题。
