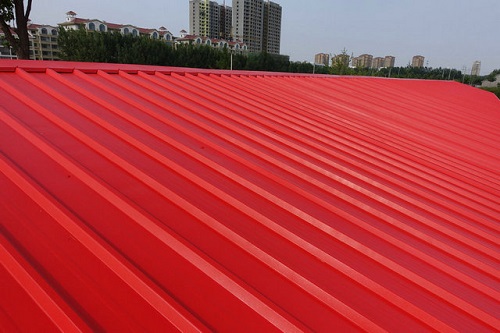

武汉彩钢瓦防腐除锈翻新涂装体系施工方案

近些年来，由于卷钢和卷材涂料行业的竞争进入白热化阶段，恶性竞争愈演愈烈，偷工减料日益盛行，结果就是很多地方的彩钢瓦寿命越来越短。

15年前的彩钢板，还能做到10年几乎不褪色不粉化。

最近10年的彩钢板，五年、三年甚至一年内粉化、褪色、生锈都属正常现象。


这样就催生了一个本不该存在的行业——彩钢瓦翻新涂装。


这些年这个行业越来越火，市场规模越来越大，未来前景不可限量（这是现实）。


目前，很多防腐涂料生产企业已经进入了这个行业，推出了系统的翻新涂装产品。


很多工程公司也看到了商机，大力开拓市场承接工程，不过更多是承接中大型工程，比如厂房彩钢瓦屋顶翻新。


更有无数的个体从业者（小包工头）涉足这个行业，自己包工包料在当地承接各类中小工程（很多彩钢瓦翻新工程面积只有几百平米甚至一百多平米）。总的来说，这个行业还是以小个体户为主，毕竟小客户数量惊人。


彩钢瓦翻新涂装，不同于以往的钢结构防腐涂装，有很强的特殊性，其实很值得行业内人士好好去开发。


今天先写到这里，从明天开始，先介绍下目前常用的彩钢板翻新涂装体系和涂装工艺，包括优缺点和注意事项，到最后再说说今天提到的彩钢瓦翻新涂装的特殊性和比较合理的解决方案。

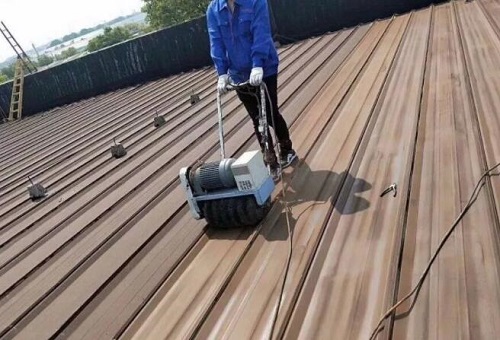

目前最常用的彩钢瓦翻新涂装体系，实际上是源自钢结构防腐行业的一个常用涂装方案，即：


环氧带锈底漆＋丙烯酸聚氨酯面漆。


该体系优点：


技术成熟，工艺成熟，可靠性高。特别是对于漆膜粉化或者基层生锈但旧漆膜附着力好的彩钢瓦，这个体系非常合适。


环氧带锈底漆对旧漆膜附着力好，对于锈蚀的润湿包裹性好，搭配耐候丙烯酸聚氨酯面漆，该体系在华北底漆可以保证五年防腐寿命。


但是，对于一些旧漆膜附着力不好的彩钢瓦，环氧底漆涂覆上去后，漆膜固化时会将旧漆膜咬起，造成起皮脱层等质量问题。目前来看，这种漆膜质量不好的彩钢板也不在少数。


另外对于某些镀锌基层，普通环氧带锈防锈底漆的长期附着力也存在不足，时间长了也有起皮开裂的风险。

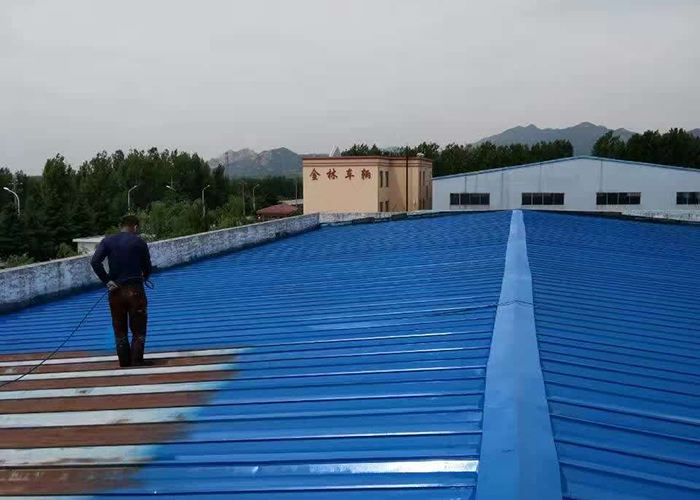

在几年前，水性锈转化底漆横空出世（类似产品早就存在多年），新的彩钢瓦翻新涂装方案开始兴起，即：




由于水性锈转化底漆的引入，新体系解决了两个问题：


1  旧漆膜质量差附着力，水性锈转化底漆的树脂，干燥过程不咬底，反而会增强旧漆膜强度，便于后续环氧涂层的附着。


2 对于锈蚀层，水性锈转化底漆可以直接铁锈钝化封闭。环氧带锈底漆可以改成普通环氧中间漆。


另外，还有最重要的一点：


带锈转锈这个概念，被用来做宣传，由于其非常明显的转锈效果，客户可以看到并认可，所以这个体系得到了广泛的推广和应用，这几年很多施工队用这个方案做了大量的彩钢瓦翻新工程，很多翻新工程的质量还是很不错，基本能达到五年的防腐寿命。


不过，也有不少采用了该方案的工程，在一年左右就会出现起皮开裂现象，而且就连专业工程师有时候也很难分析判断原因。


虽然都知道锈转化底漆里的残留酸会对涂层体系有影响，但影响程度有多大，如何彻底避免问题的发生，确实比较难以回答。


这个就需要工程师做更多的工作，要么改善配方，要么改进施工工艺，尽量提高涂层体系的可靠性。
