金属屋面维修案例赏析

海口琼台师专新校区体育馆于2006年建成使用，该建筑屋面钢结构形式为螺栓网架结构，金属屋面围护采用铝镁锰直立锁边系统，是海口地区最早采用铝镁锰屋面系统的体育场馆之一。

2014年受第9号“威马逊”超级台风影响，体育馆金属屋面遭受较为严重的破坏，场馆内漏水情况严重，经技术人员现场勘查，对屋面破坏原因进行了系统分析后，提出了切实有效的加固整修方案，今天帷顶金属的小编带大家来一探究竟。

一、金属屋面受损情况勘查

1、根据外围勘查，台风对檐口铝塑板未造成大规模破坏，仅在局部极小区域造成损坏。

2、屋面铝镁锰直立锁边系统受损严重，破损面积大。4-8轴范围直立锁边板及保温层整体吹落，15--19轴从D轴至天沟范围直立锁边及保温层屋面整体吹落。

3、室内螺栓球网架结构情况良好，未对网架结构造成损坏。

二、金属屋面损毁原因

1、台风风力大，超出设计值且持续时间长

根据项目建筑及结构设计总说明，校体育馆是按50年一遇的标准设计建成，风压值按0.75kn/㎡取值，据公式计算，能抗击34.64kn/㎡的大风，相当于12级风力，而此次超强台风瞬间风力高达16级，远超设计值。

2、檐口处局部铝塑板被台风破坏，台风从破坏扣进入屋面系统夹层对屋面铝镁锰外板形成极大的负风压。在连续负风压的作用下，屋面较大区域屋面板被掀翻。

3、体育馆立面门窗洞口未封闭

台风当日体育馆南大门未关闭，风从南门进入馆内与屋面上部进入的风形成对流，加大了负风压对屋面板造成的影响。

三、加固整改措施

1、屋面铝镁锰板、支座及保温层需整体更改

现场勘测被掀开的屋面板约占屋面面积的35%，剩余未掀翻部分，外表多出凹陷、扭曲或褶皱现象，在强台风长时间作用下，系统内部存在问题严重，整个屋面的铝镁锰板、支座及保温层需整体更换。

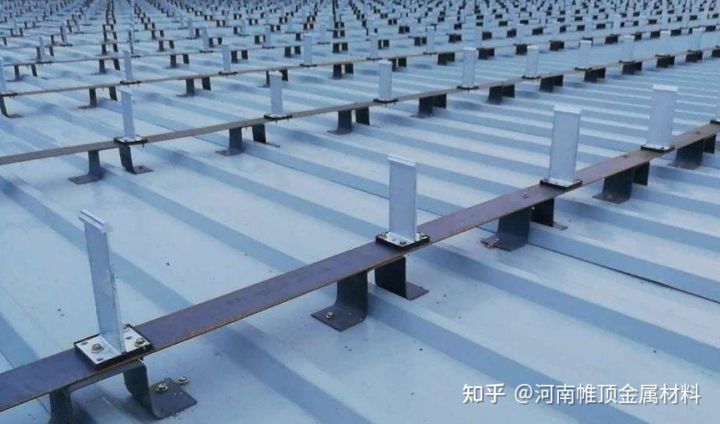

2、修复完成后的屋面系统增加抗风夹系统

非支座处、支座处加装抗风夹，满足屋面抗风性能要求。

3、在边角区位置加密次檀条间距并安装加强型支座

总结：采用以上方案施工完成的铝镁锰直立锁边金属屋面，其风压值可满足按0.9kn/㎡取值的海口地区百年一遇的设计标准。
