武汉彩钢瓦除锈翻新，应该选用什么水性工业漆

彩钢瓦返锈后要么更换要么翻新，如果更换彩钢瓦，不仅费时费工，成本也高，而且会影响正常的生产生活；而采用翻新涂装，基本不影响日常使用，工期短（2-3天），综合成本也不高，所以成了目前最主要的彩钢瓦翻新方式。

近十多年来卷材涂料行业持续的恶性（低价）竞争，导致我们常用的彩钢瓦涂层的防腐蚀性能和耐候性能急剧下降。2006年及以前的彩钢板，至少10年内是不会生锈的，而且褪色粉化不明显，保守寿命到15年；从2008年以后到现在，卷材涂料陷入价格战，市场上主流的彩钢瓦的涂层寿命日渐缩短，一般情况下使用3-5年就会大面积返锈，有的彩钢瓦在安装后1年左右就开始返锈掉漆了。


目前主流的彩钢瓦方案是除锈后喷涂1道环氧防锈底漆和2道丙烯酸聚氨酯面漆，这种方案在京津冀和东北地区，基本可以保证5年以上的防腐寿命


而随着环保政策的加强，彩钢瓦翻新涂料也必然要水性化，以达到节能减排的作用。




由于受到翻新成本、施工工艺等方面的制约，通常不会选用重防腐体系才会用到的双组份水性环氧防锈漆和水性耐候聚氨酯面漆，而是会选用使用方便，成本更低，性能稍差的，单组分水性防腐涂料系统。



目前常用的水性彩钢瓦翻新涂料，主要有两类：


1）锈转化底漆+水性丙烯酸防锈底漆+水性丙烯酸面漆


2）锈转化底漆+水性醇酸防锈底漆+水性醇酸面漆




两类翻新涂料体系，相同点是，二者都会采用锈转化底漆做基层锈蚀处理；


不同点在于，水性丙烯酸漆表干快，初期耐水好，水性丙烯酸面漆耐候性更好；而水性醇酸防锈漆，防腐蚀更好，光泽度更高，漆膜实干后耐水性耐盐雾性更好。



在京津冀和东北地区，相比之下，水性醇酸树脂漆体系更具优势：



1 水性醇酸树脂漆的防腐蚀性更好，醇酸树脂特有的氧化干燥过程可以在很长时间内杜绝空气中的氧气进入彩钢瓦基层，保护彩钢板不锈蚀；




2 水性醇酸树脂漆属于空气氧化干燥，干燥后的漆膜的硬度和致密度远远胜于热塑性的丙烯酸漆，耐水性耐盐水性耐盐雾性远远优于后者；




3 水性醇酸树脂漆的表干较慢，但是华北地区大多数时候都是阳光少雨，而彩钢瓦翻新涂装，通常2-3天时间即可完工。在天气较好（晴天，多云）的情况下露天喷漆施工，阳光会加速漆膜的干燥速度，不会影响施工进度。天气不好时，其他水性漆的施工一样受影响很大。




4 水性醇酸树脂可以采用耐候性更好的颜料，能保证5年内漆膜不会明显褪色粉化，也完全能满足目前市场的需求（3-5年防腐寿命）。事实上，如果到时候只是面漆粉化褪色，而基层不生锈，只需要补涂一道面漆，又可以延长几年寿命。

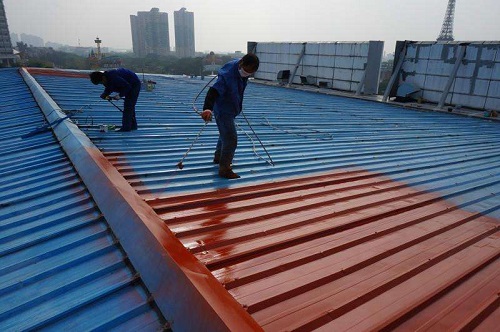

推荐彩钢瓦翻新体系如下：


1）高压水喷射清理基层浮锈和疏松层，如果有油污，要先用清洗除油剂清洗除油；


2）基层干燥后，喷涂1道水性锈转化底漆，将基层表面的锈蚀层钝化；


3 ）锈转化层实干后，喷涂1道水性醇酸树脂底漆，干膜厚度30-40微米；

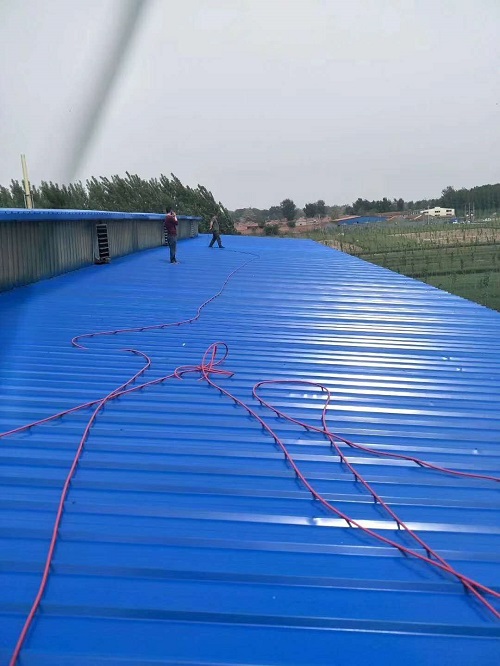

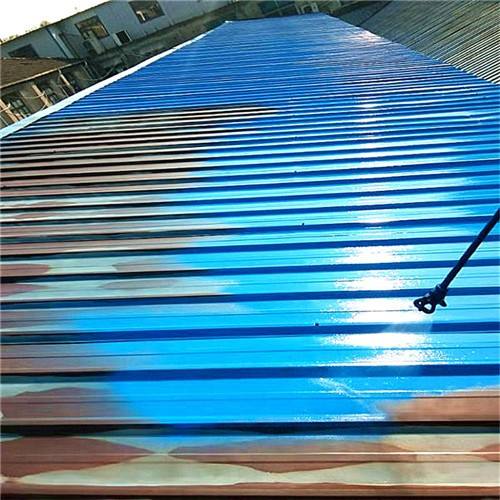

4 ）喷涂2道水性醇酸树脂高光面漆，干膜厚度60微米。


备注；每道醇酸树脂底（面）漆的涂装间隔，最好大于4小时，以确保最佳性能。




当然，目前各厂家的水性醇酸树脂漆的技术良莠不齐，选用时必须选用干性特别是实干性能好，耐水性好，实干后柔韧性好的水性醇酸树脂漆，才能满足彩钢瓦翻新的要求。另外，三份涂料，七分施工，好的涂料产品也需要严格的施工工艺才能使其发挥最好的作用。
