工业厂房彩钢瓦屋面除锈防腐油漆喷涂技巧

       彩钢瓦防腐必须采用一底漆一面漆的施工工艺。底漆是涂料系统的第一层，环氧富锌底漆用于提高附着力和防锈 作用，增加面漆的丰满度、抗碱性、防腐性等，保证面漆的均匀吸收，使涂料系统发挥最佳效果。聚氨酯面漆是涂装的最终一层，主要体现抗划性、硬度、光泽、耐老化性、耐酸、耐碱、耐盐雾性等。

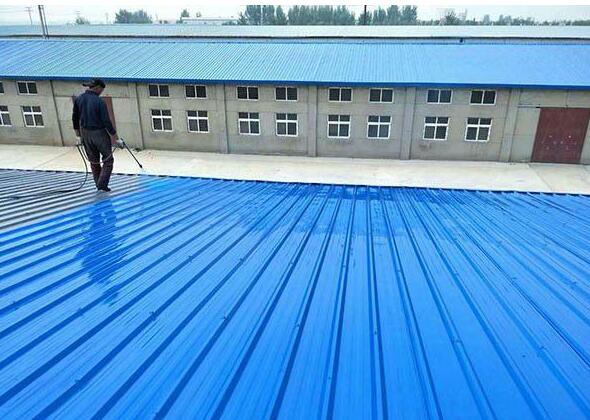

彩钢瓦防腐施工技巧：

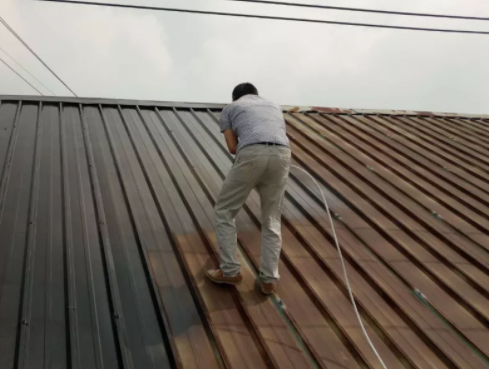

（1）首先采用水枪冲洗，然后角向磨光机、钢丝刷、铁砂布等工具将基面灰尘、污垢、毛刺、水渍、油脂和老化的漆层等附着物清洗干净。

（2）基面清理后经合格后可进行喷涂层施工。

(3)为防止二次污染，在基面处理后立即喷涂一遍。

(4)彩钢瓦喷涂施工前用毛刷或压缩空气格表面、阴角、沟槽的粉尘清除干净。

(5按产品规定配比配制涂料，并搅拌均匀，熟化时间控制在30分钟，在6小时内施工完毕，涂装间隔最短不能小于24小时，最长不大于7天。

(6)施工温度在5度一35度，相对湿度85%，在有雨、雾、雪和较大灰尘条件下不可施工。

(7)施工所用工具应清洁干燥，涂料不得混有水分、香蕉水、醇类溶剂、汽油等及其它杂质，涂料现配现用，须在6小时内公司完毕，以防止结胶，造成不必要的损失，提高施工成本。

(8)确认无漏除、无锈粉的情况下进行涂层施工。

(9)喷涂时应保持每遍涂层的厚度和涂层的总厚度。
