武汉工厂、厂房彩钢瓦生锈这样处理，延长彩钢瓦十年寿命

新装的彩钢瓦色泽亮丽，并且因为施工简便、价格合理，被许多企业厂房所采用，尽管优点众多，但最终还是逃不过生锈的结果。彩钢瓦屋面腐蚀过程是一个复杂的化学反应过程。我们会发现，铁锈通常为棕色偏红，主要由氧化铁的水合物和氢氧化铁组成。




彩钢瓦表面的铁锈看似附着在基板上，其实它与基板的贴合并不牢固，或者说中间存在细小的孔洞，空气中的氧气和水蒸气等通过孔洞与基板直接接触，最终导致彩钢瓦的基板全部生锈。表面漆层老化后，就会出现发白粉化现象，空气中的氧气与基板直接接触，导致生锈，所以翻新、防腐的施工其实就是通过水漆来隔绝基板与空气直接基础，使基板处于一个密封的环境，从而使其无法与空气中的氧产生反应，达到防腐、防锈的目的。一些厂房企业主在选择翻新时会有所顾虑，认为彩钢瓦已经生锈了，即便是翻新也只是表面工作，并不能延长彩钢瓦的使用寿命，这种想法是错误的，我们只要了解了彩钢瓦生锈的原因就能知道，通过翻新其实能够达到很好的防腐和防锈防水的作用。从而有效的延长彩钢瓦建筑的使用寿命。

工厂、厂房彩钢瓦生锈这样处理，有效延长彩钢瓦十年使用寿命

大多数的厂房企业都在琢磨是要重新换彩钢瓦，还是做漏水维修!在这里可以告诉大家，二次维修成本远远低于新建项目。不仅如此，金属屋面翻新修缮行业在国内已经存在很长时间了，而且还有一些金属屋面修缮的品牌公司，例如：莫艺彩钢瓦翻新修缮就是国内首个金属屋面翻新修缮领导品牌。



今天就分享一下该品牌彩钢瓦翻新修缮的施工方法：


第一，施工环境 ：


1、施工环境温度宜为15-30℃，相对湿度不宜大于80%。施工环境温度低于10℃时，应采取加热升温措施。


2、防腐蚀施工前，应根据施工环境温度、湿度、原材料及工作特点，通过试验选定适宜的施工配合比和施工操作方法后，方可进行大面积施工。


3、在施工及养护期间，应采取防水、防火、防曝晒等措施。 进行防腐工程施工时，不得与其他工种进行交叉施工。


第二、基层处理：

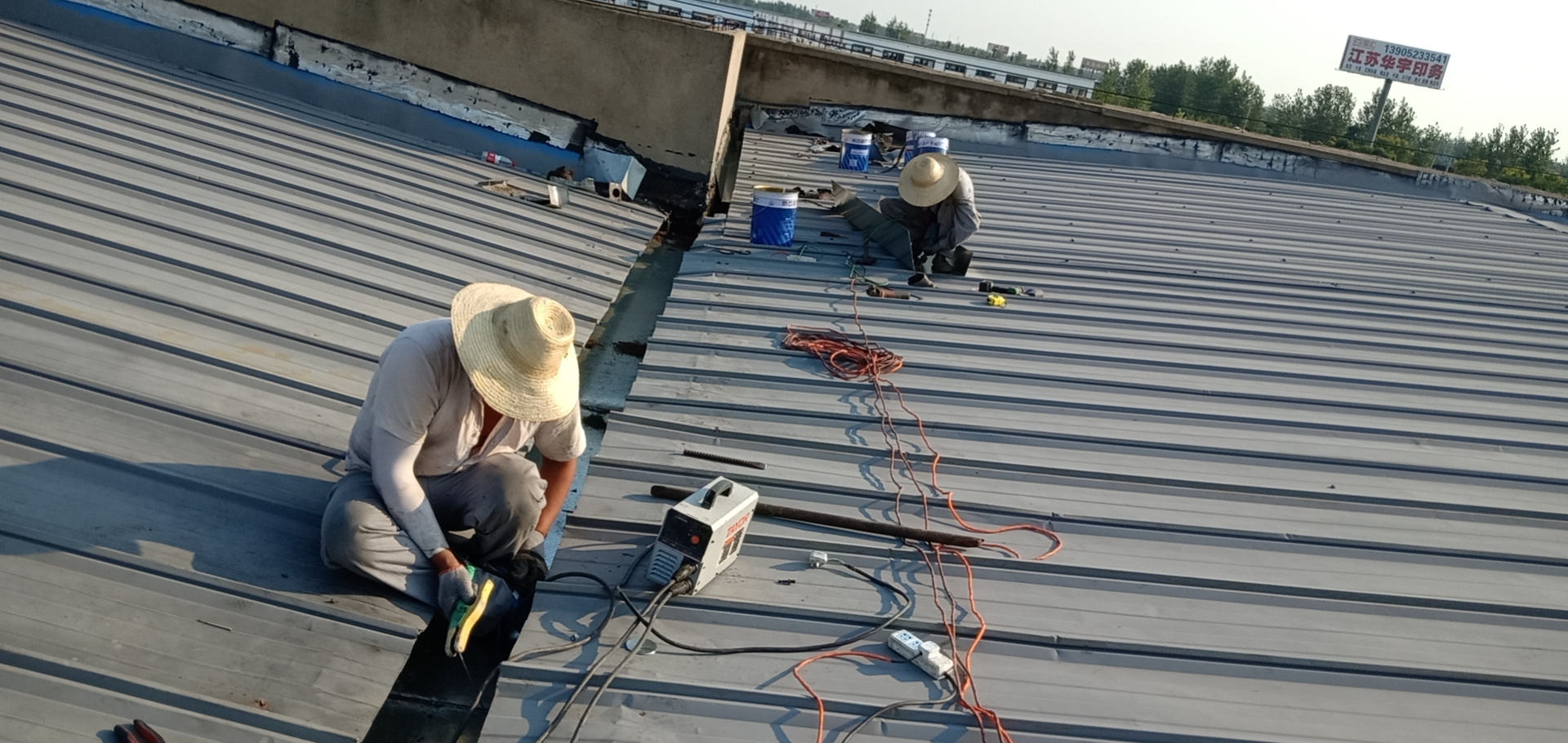

首先将彩钢瓦表面的灰尘进行清理，然后采用电动砂轮机或钢丝刷将金属表面的锈皮、氧化物打磨干净，再用工业强力吹风机或干拖吧将金属表面上浮尘清理干净。锈蚀严重的地方可用铁榔头敲击，将较厚的锈皮震落。如有油污的地方，应用汽油或稀释剂擦洗,除锈特别注意螺栓连接处、焊缝处的除锈一定要,除锈级别达到ST2级，

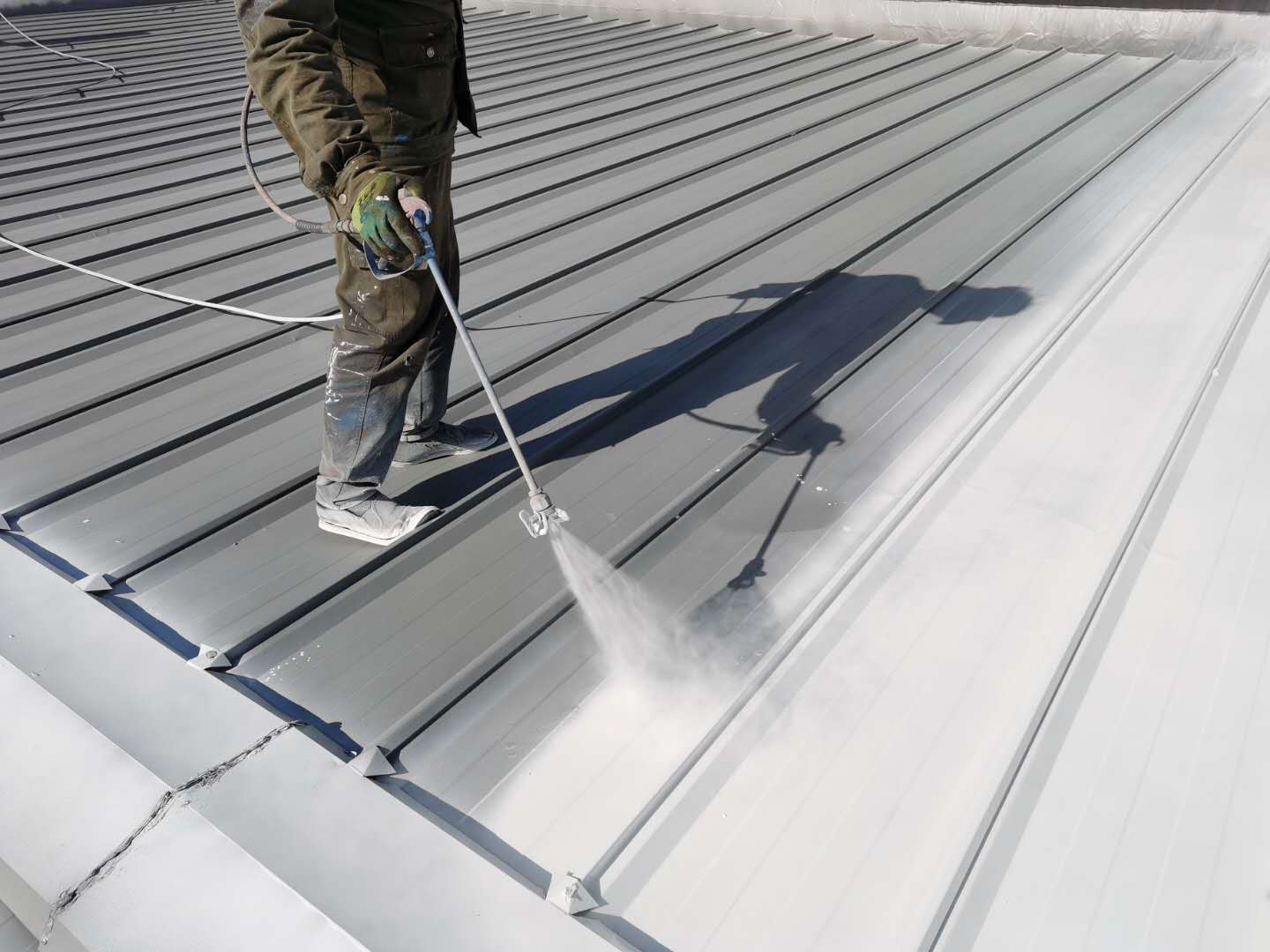

第三、喷涂施工：


施工工艺可根据瓦面锈蚀情况采用一底一面或一底两面喷涂施工。涂装前还应对处理过的表面进行清理，除去灰尘杂物，底漆涂料涂刷使用前，对彩钢瓦局部出现的缝隙进行填补，保证防腐涂层的整体性。

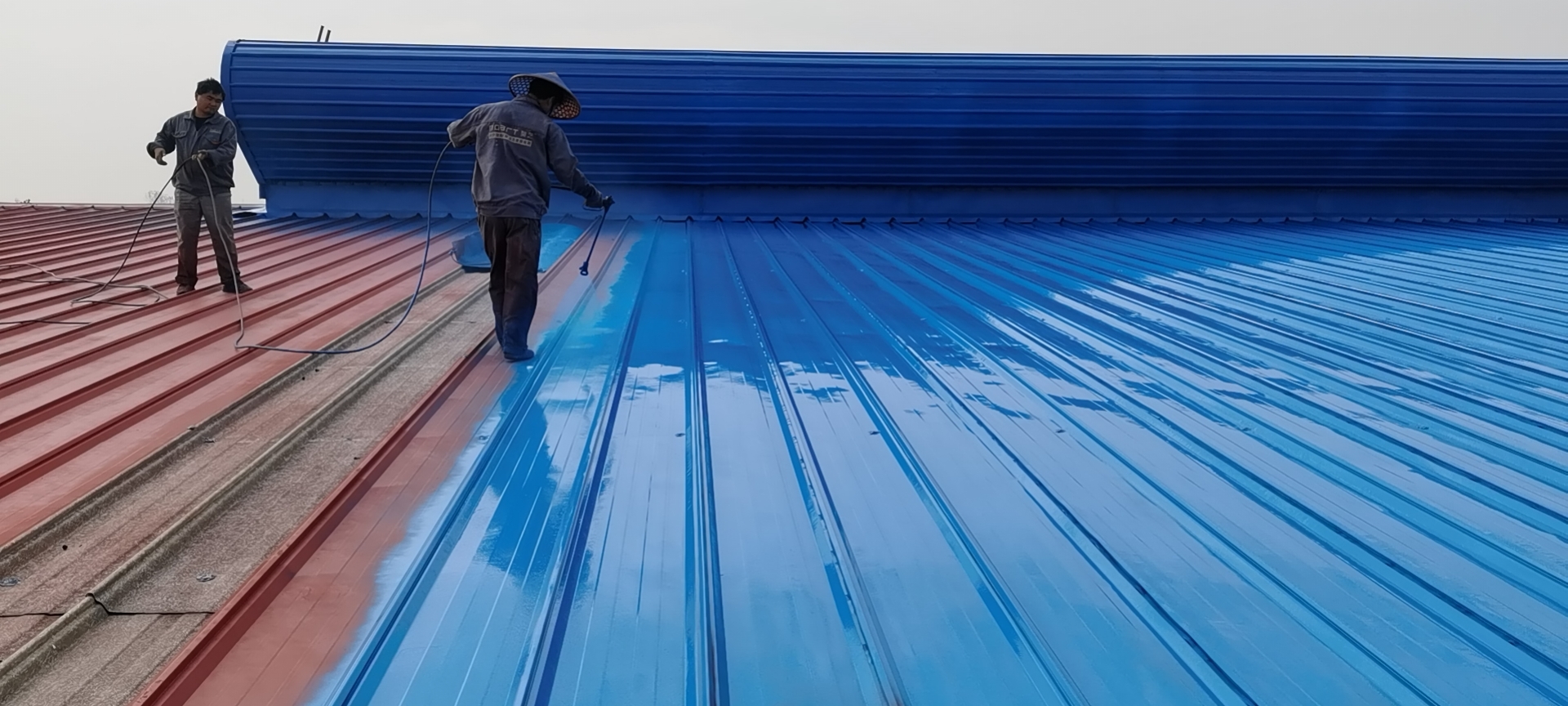

使用涂料时，应搅拌均匀，无色差即可涂刷。 彩钢瓦防腐配套工艺采用一底两面的方法进行施工，即（1）一层防锈底漆；（2）两层面漆为丙烯酸磁漆，涂膜实干后厚度达到0.15mm以上。彩钢瓦翻新工艺也不是想象中的那么容易，工人们不仅需要有专业施工也技术，还要爬上屋顶面临未知的风险。但是彩钢瓦翻新可以节省大量的成本，因此广受现实生活中人们的喜爱。你觉得生锈了是换新的还是翻新呢，欢迎在评论区留言评论。
