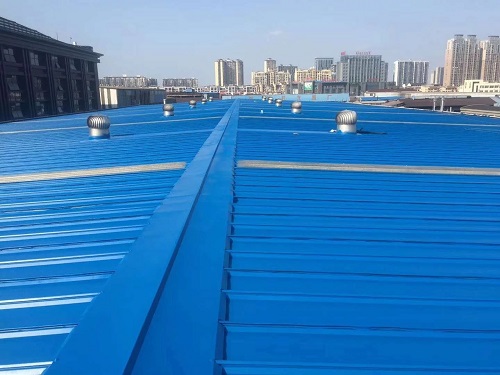

武汉钢结构厂房屋顶翻新喷漆宜采用水性底面合一钢结构专用漆

水性底面合一钢结构专用漆的优点


1、环保：水性工业漆是以水作为溶剂的，在使用的过程中不会对人的身体造成伤害，也不会污染环境，符合人们绿色生活的理念，而且使用水为溶剂还节省了喷涂成本。
2、喷涂面积大：一般水性工业漆的单位喷涂面积为10-12平方/公斤（单遍），而油漆工业漆的单位喷涂面积为8-10平方/公斤（单遍）。所以，水性工业漆的喷涂面积更大。


3、适应性强、附着力好：水性工业漆可以在任何环境下直接喷涂，而且附着力比较好。
4、易清洗：水性工业漆的涂装工具易清洗，不需要消耗大量的清洁剂。
5、漆膜密度高，易修复。
6、有良好的配套性能：能和溶剂型涂料配套并被覆盖。
7、填充性好：不易燃烧，附着力高。



水性底面合一钢结构专用漆喷涂时常出现的问题


1.  水性底面合一钢结构专用漆在施工过程中对材质表面清洁度要求高，因为水的表面张力大，污物易使涂膜产生缩孔；


2.   水性底面合一钢结构专用漆对抗强机械作用力的分散稳定性差，输送管道内的流速急剧变化时，分散微粒被压缩成固态微粒，使涂膜产生麻点。要求输送管道形状良好，管壁无缺陷。


3.   水性底面合一钢结构专用漆对涂装设备腐蚀性大，需采用防腐蚀衬里或不锈钢材料。水性涂料对输送管道的腐蚀，金属溶解，使分散微粒析出，涂膜产生麻点，也需采用不锈钢管。


4.   水性底面合一钢结构专用漆对施工环境条件（温度、湿度）要求较严格，增加了调温调湿设备的投入，同时也增大了能耗。


5.   水性底面合一钢结构专用漆存在耐水性差的问题，使涂料和槽液的稳定性差，涂膜的耐水性差。水性涂料的介质一般都在微碱性（pH7.5～pH8.5），树脂中的酯键易水解而使分子链降解，影响涂料和槽液稳定性，及涂膜的性能。水性涂料虽然存在诸多问题，但通过配方及涂装工艺和设备等几方面技术的不断提高，有些问题在工艺上得到防止，有些通过配方本身得到改善和提高。

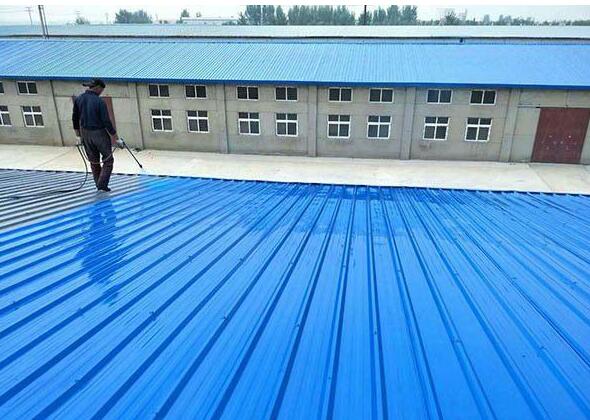

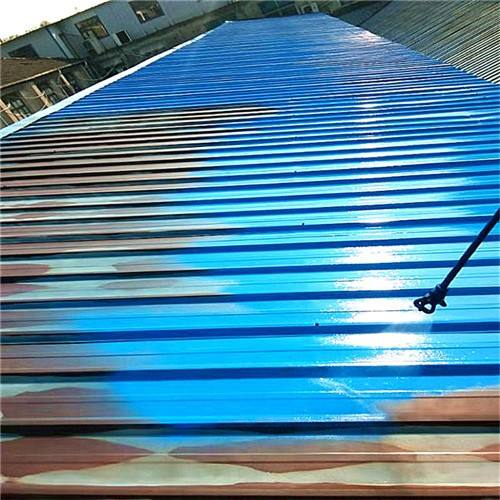

喷涂法是水性底面合一钢结构专用漆施工中最首要的办法之一，用喷涂法涂饰物体外表，可获得薄而均匀的涂膜，对于一些形状各异，有小孔、缝隙、高低不平的地方，涂料均能分布均匀;对于喷涂大物件，此办法较涂刷更为疾速而有用。



但用喷涂法进行施工也须掌握一些操作窍门：


首先，用洁净的水将涂料调至适宜喷涂的黏度，以涂-4黏度计丈量，适宜的黏度一般是20秒~30秒。如一时没有黏度计，可用目测法：用棒(铁棒或棒槌)将涂料搅匀后挑起至20厘米高处停下观察，如漆液在短时间(数秒钟)内不断线，则为太稠;如一离桶上沿即断线则为太稀。要在20厘米高处停留时，漆液成一直线，刹那间即断流成为往下滴，这个黏度较为适宜。


第二，空气压力最佳控制在0.3~0.4兆帕(3~4公斤力/平方厘米)。压力过小，漆液雾化不良，外表会构成麻点;压力过大易流挂，且漆雾过大，既浪费漆又影响健康。


第三，喷嘴与物面的间隔一般以300毫米~400毫米为宜。过近时，漆膜易流挂;过远漆雾不均匀，易呈现麻点，且喷嘴距物面远，漆雾在途中飞散会耗费材料。间隔的具体大小，应根据涂料的品种、黏度及气压的大小来恰当调整。慢干漆喷涂间隔可远一点，快干漆喷涂间隔可近一点;黏度稠时可近一点，黏度稀时可远一点;空气压力大时，间隔可远一点，压力小时可近一点;所谓近一点远一点是指10毫米~50毫米之间小范围的调整，若超越此范围，则难以获得较好的漆膜。


第四，喷枪可作上下、左右移动，最佳以10~12米/分的速度均匀运作，喷嘴要平直于物面喷涂，尽量削减斜向喷涂。当喷到物面两头时，扣喷枪扳机的手要敏捷松一下，使漆雾削减，由于物面的两边，往往要接受两次以上的喷涂，是最简单形成流挂的地方。


第五，喷涂时，下一道要压住上一道的1/3或1/4，这样才不会呈现漏喷现象。在喷涂快干漆时，需一次按次序喷完，补喷作用一般不理想。


第六，在室外空阔的场地喷涂时，要注意风向(劲风时不宜工作)，操作者要站在顺风方向，防止漆雾被风吹到已喷好的漆膜上形成丑陋的粒状外表。


第七，喷涂的次序是：先难后易，先里后外。先高处后低处，先小面积后大面积，这样就不会形成后喷的漆雾飞溅到已喷好的漆膜上，损坏已喷好的漆膜。

以上是涂涂根据工作经验及行业权威资料整理而成，有不妥的地方希望大家互相沟通学习。
