武汉钢结构厂房防腐施工方案

钢结构表面喷涂油漆工艺

一、范围
本方案针对钢结构工程制定的喷漆防腐蚀施工工艺，施工人员必须严格执行。
二、施工准备
2.1 材料（防腐材料和甲方商议定案）
2.1.1钢结构工程防腐材料的选用应符合设计要求.防腐蚀材料有底漆、面漆和稀料等.钢结构工程底漆有红丹油性、钼铬红环氧酯等；钢结构防腐面漆有各色醇酸磁漆和各色醇酸调合漆等.各种防腐材料应符合国家有关技术指标的规定,还应有产品出厂合格证。
2.2 主要机具:
合金钢铲刀、电动磨光机、砂布、钢丝刷、棉丝、气泵、油漆小桶、毛刷、辊刷等。
2.3 作业条件:
2.3.1 油漆工施工作业应有特殊工种作业操作证。
2.3.2 防腐涂装工程前钢结构工程已检查验收,并符合设计要求。
2.3.3 防腐涂装作业场地应有安全防护措施,有防火和通风措施,防止发生火灾和人员中毒事故。

2.3.4 露天防腐施工作业应选择适当的天气,大风、遇雨、严寒等均不应作业。

三、 操作工艺
3.1 工艺流程:
基面清理→底漆涂装→面漆涂装→检查验收
3.2 基面清理:
3.2.1钢结构工程的油漆涂装应在钢结构安装验收合格后进行.油漆涂刷前,应将需涂装部位的铁锈、旧漆膜、油污、尘土等杂物清理干净.
3.2.2 基面清理除锈质量的好坏,直接关系到涂层质量的好坏.因此涂装工艺的基面除锈质量一般要求为st3级。
1 .钢材表面露出金属色泽。
2. 钢材表面允许存留干净的轧制表皮一般工具(钢丝刷、砂布)清除。
3.2.3 为了保证涂装质量,根据甲方需要选用以下除锈工艺。
机械除锈,是非常彻底的手工和动力工具除锈，钢材表面无油脂和污垢,并且没有附着不牢的氧化皮、铁锈和油漆层等附着物.除锈十分彻底,底材显露部分的表面可具有金属光泽.由人工用一些比较简单的工具,如刮刀、砂轮、砂布、钢丝刷等工具,清除钢构件上的铁锈。

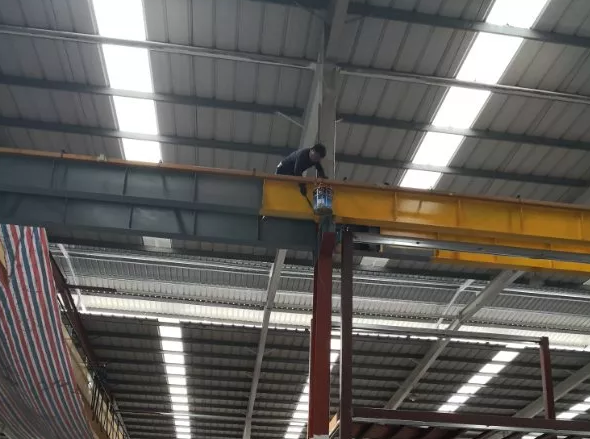

3.3 底漆涂装:
3.3.1 环氧富锌底漆,控制油漆的粘度、稠度、稀度,兑制时应充分的搅拌,使油漆色泽、粘度均匀一致。
3.3.2 刷第一层底漆时涂刷方向应该一致,接槎整齐。
3.3.3 刷漆时应采用勤沾、短刷的原则,防止刷子带漆太多而流坠。
3.3.4 待第一遍刷完后,应保持一定的时间间隙,防止第一遍未干就上第二遍,这样会使漆液流坠发皱,质量下降。
3.3.5 待第一遍干燥后,再刷第二遍,第二遍涂刷方向应与第一遍涂刷方向垂直,这样会使漆膜厚度均匀一致。
3.3.6 底漆涂装后起码需4～8h后才能达到表干、表干前不应涂装面漆.
3.4 面漆涂装:
3.4.1选用氯化橡胶,面漆的调制应选择颜色完全一致的面漆,兑制的稀料应合适,面漆使用前应充分搅拌,保持色泽均匀.其工作粘度、稠度应保证涂装时不流坠,不显刷纹。
3.4.2 面漆在使用过程中应不断搅和,涂刷的方法和方向与上述工艺相同。

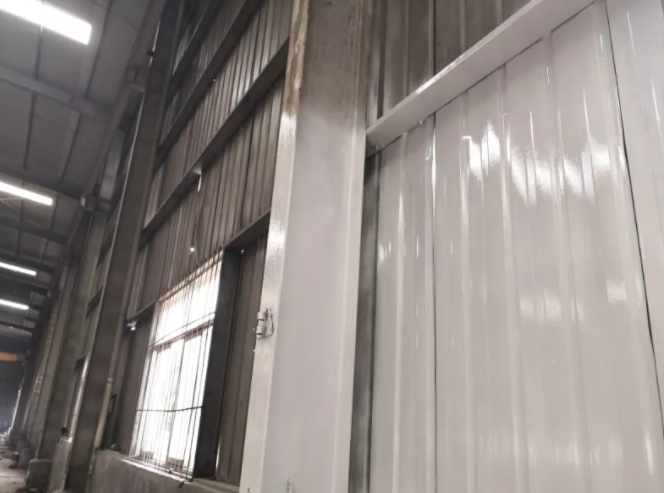

3.5 涂层检查与验收:
3.5.1 表面涂装施工时和施工后,应对涂装过的工件进行保护,防止飞扬尘土和其它杂物。
3.5.2 涂装后的处理检查,应该是涂层颜色一致,色泽鲜明光亮,不起皱皮,不起疙瘩。

3.5.3 涂装漆膜厚度的测定,用触点式漆膜测厚仪测定漆膜厚度,漆膜测厚仪一般测定3点厚度,取其平均值。

四、质量标准
4.1 保证项目应符合下列规定:
4.1.1 涂料、稀释剂和固化剂等品种、型号和质量,应符合设计要求和国家现行有关标准的规定。
检验方法:检查质量证明书或复验报告。
4.1.2 涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定:经化学除锈的钢材表面应露出金属色泽.处理后的钢材表面应无焊渣、焊疤、灰尘、油污、水和毛刺等。
检验方法:用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定的图片对照观察检查。
4.1.3 不得误涂、漏涂,涂层应无脱皮和返锈。
4.2.1 涂装工程的外观质量:
合格:涂刷应均匀,无明显皱皮、气泡,附着良好。
优良:涂刷应均匀,色泽一致,无皱皮和气泡,附着良好,分色线清楚、整齐。
检验方法:观察检查。
4.3 涂装工程的干漆膜厚度的允许偏差项目和检验方法应符合表5-26的规定.干漆膜要求厚度值和允许偏差值应符合《钢结构工程施工及验收规范》的规定。
检查数量:按同类构件数抽查10%,但均不应少于3件,每件测5处,每处的数值为3个相距约50mm的测点干漆膜厚度的平均值。
项目检验方法

构件制造的干漆膜厚度    干漆膜总厚度

五、 成品保护

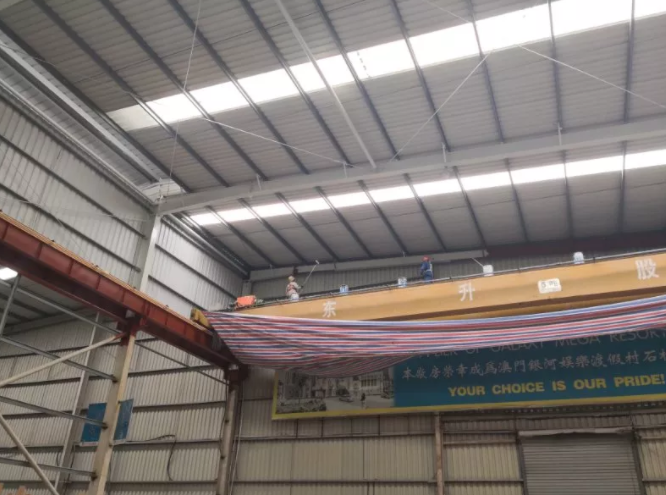

5.1 钢构件涂装后应加以临时围护隔离,防止踏踩,损伤涂层.
5.2 钢构件涂装后,在4h之内如遇有大风或下雨时,应加以覆盖,防止粘染尘土和水气、影响涂层的附着力。
5.3 涂装后的钢构件勿接触酸类液体,防止咬伤涂层。
六、应注意的质量问题
6.1 涂层作业气温应在5～38℃之间为宜,当天气温度低于5℃时,应选用相应的低温涂层材料施涂。
6.2 当气温高于40℃时,应停止涂层作业.因构件温度超过40℃时,在钢材表面涂刷油漆会产生气泡,降低漆膜的附着力。
6.3 当空气湿度大于85%,或构件表面有结露时,不宜进行涂层作业。
钢结构防腐施工方案
钢结构常用加重腐蚀涂料构成长效防腐结构，或者用配套重防腐涂料涂装防护。那么建筑施工企业进行钢结构除锈防腐施工方案中，基本介绍情况如下：
钢结构除锈防腐施工方案中对质量要求规定：
用于保护钢结构的防腐涂料必须有国家检测机构的性能检测报告，必须有相关部门核发的生产许可证和生产厂方的产品合格证。
钢结构防腐涂料出厂时，产品质量应符合有关标准的规定。并应附有涂料品种名称、技术性能、制造批号、贮存期限和使用说明。防腐涂料中的底层和面层涂料应相互配套，底层涂料不得锈蚀钢材。
钢结构除锈防腐施工注意事项：
一般规定钢结构防腐喷涂保护应由经过培训合格的专业施工队施工。施工中的安全技术和劳动保护等要求，应按国家现行有关规定执行。
当钢结构安装就位，与其相连的吊杆、马道、管架及其他相关连的构件安装完毕，验收合格，防腐涂料方可施工。
施工前，钢结构表面应除锈，并根据使用要求确定防锈处理。除锈和防锈处理应符合现行《钢结构工程施工与验收规范》中有关规定。
钢结构表面的杂物应清除干净，其连接处的缝隙应用防腐涂料或其他防腐材料填补堵平后方可施工。施工防腐涂料应在室内装修之前和不被后继工程所损坏的条件下进行。施工时，对不需作防腐保护的部位和其他物件应进行遮蔽保护，刚施工的涂层，应防止脏液污染和机械撞击。
