武汉彩瓦翻新方案

武汉彩瓦翻新方案

第一步：基材处理

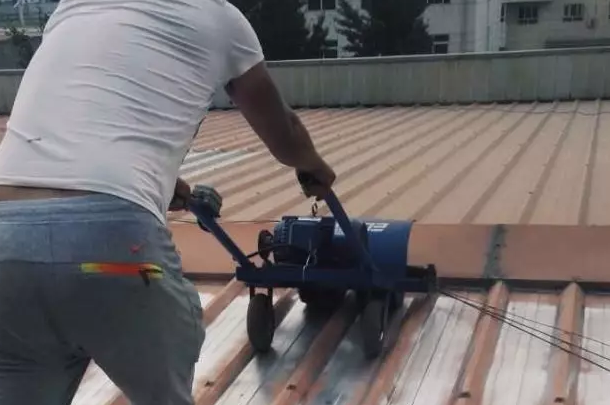

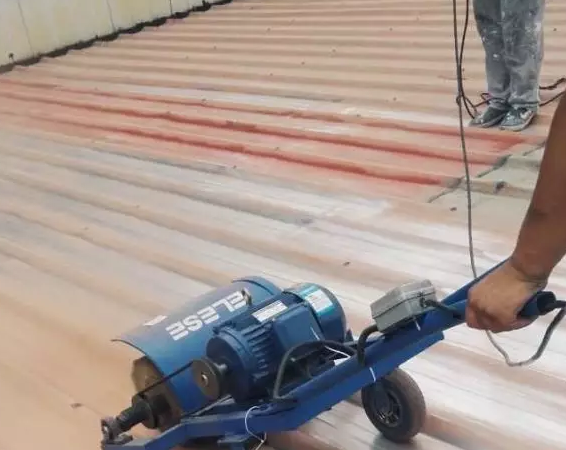

表面锈蚀处理：对于已经明显锈蚀的地方，必须用打磨机打磨掉锈蚀层，达到St2.0级别（表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物）。打磨后用大功率吹风清理打磨下来的杂物，或用高压水枪冲洗.
裂缝、漏点补修：对于漏点及裂缝，建议用新钢板修补，然后使用金属屋面漏可贴进行修补。

第二步：喷涂一遍SSP-FX渗透性转锈底漆
对于锈蚀严重的彩钢瓦，需要用打磨机打磨掉锈蚀层，达到St2.0级别（表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物），然后喷涂一遍SSP-FX渗透性转锈底漆, 渗透性转锈底漆具有优异的耐水、耐盐水和耐盐雾性能，提高面漆的附着力和使用寿命，增加彩钢瓦厚度，彻底杜绝底材进一步锈蚀。

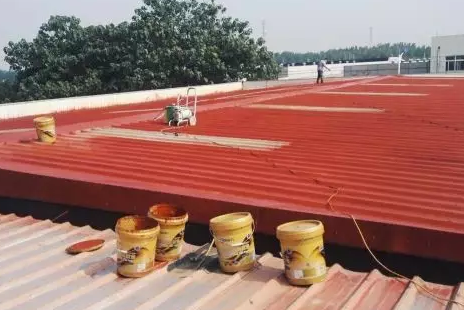

第三步：喷涂瓦立方SSP-FX型号彩钢瓦漆
辊涂、刷涂、喷涂均可，建议喷涂效果更佳。
无需兑水，若考虑喷涂浓度原因，建议兑不超过5%的纯净自来水，兑水后的产品请尽快使用完。
使用前请搅拌均匀，建议喷涂面积（两遍）：不超过6平米/公斤，喷涂工具使用完尽快用清水洗干净。
晴天施工，气温不低于6°C，冬天不要超过下午4点喷涂，因不按施工要求或者漆膜未干遇雨水、露水或者冰冻而出现的泛白或者是冻裂问题，与本产品质量无关。

方案选用 渗透性转锈底漆+高级水性环保彩钢瓦漆（面涂）介绍
1、渗透转锈底漆有效封闭氧化层，防止板材进一步腐烂，施工前呈乳白色，施工成膜后呈透明状无色，如果是粉白色，说明没有成膜不得施工面漆，施工适合温度在5-35度之间。
2、瓦立方系列的水性环保彩钢瓦漆按一正一反两遍施工保证漆膜厚度在30微米以上，施工温度同底漆一致。
方案　：选用 渗透性转锈底漆+高级水性环保彩钢瓦漆（面涂）用量分析
1、底漆用量：每千克可喷涂8-15个方，视板板的锈蚀程度不同用量区间。
2、瓦立方系列的水性环保彩钢瓦漆用量每千克可喷涂120个平方左右，太厚或太薄都不是很好，一定要按厂里设计的厚度有效喷涂料。


说明：所有方案用量可能与实际使用有点出入，以实际使用为准，方案只是用漆成本，不包含施工人工费用。仅供参考! 我司免费提供技朮指导与跟踪。另外不包含防水使用胶带的预算，胶带视板材情况需要时使用。此费用另计。
