武汉最便宜的彩钢瓦屋顶补漏除锈翻新方案

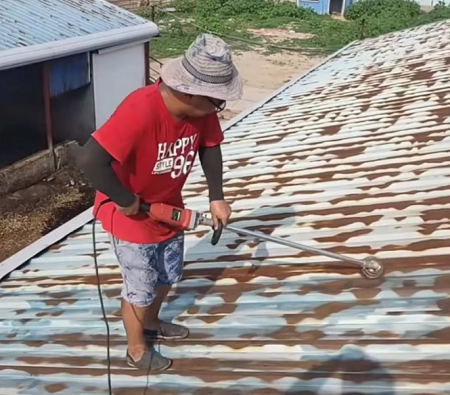

彩钢瓦翻新是针对生锈的彩钢瓦屋面进行翻新除锈喷漆等系列流程的施工，主要是避免彩钢瓦屋面的生锈范围扩大，情况加剧，从而使问题更加的严重化。翻新喷漆是一种比较有效的防腐措施，通过对原有的屋面锈迹进行打磨，清除表面的铁锈和灰尘，再进行整体油漆喷涂的操作，如果彩钢瓦屋面还出现漏水的情况，在喷漆之前还需要先进行防水补漏处理，可以使用聚酯布和防水涂料，是目前市场上比较不错的材料，效果很明显，并且价格也不是很高。


彩钢瓦用途广泛：可适用于工厂、仓库、办公楼、体育馆、飞机库等等。既适合单层大跨度建筑，也可用于建造多层或高层建筑。
现在很多的厂房屋顶都是用彩钢瓦搭建的，但是钢铁特性和严苛使用环境决定了，彩钢屋面随着时间的推移出现锈蚀情况，那么这时候就可以进行彩钢屋面翻新了，这样不仅节省时间而且大大的降低成本，




彩钢瓦屋面翻新价格需要根据具体的施工方案来确定，并没有一个固定的施工价格。首先是每一位客户所面临的情况都不尽相同，例如有的客户厂房彩钢瓦生锈非常严重，有的只是轻微的腐蚀，有的存在漏水的情况，有的仅仅需要做油漆喷涂，所以这种情况下，很难有一个标准的价格，都需要根据客户的要求以及现场的实际情况，根据制定的彩钢瓦翻新施工方案来进行报价。


      近些年来，由于卷材涂料的剧烈竞争和竞相压价，导致卷材涂料价格一跌再跌，最终使卷材涂料质量失去控制急速坠落。曾经使用十年不褪色不返锈的彩钢板，只在正规的大型工程才能见到，绝大部分都变成了少则1-2年多则3-5年就会褪色，粉化，生锈的彩钢板，价格甚至都比不上那些二手的老的彩钢板。


    不过，彩钢瓦锈了总不能直接换掉，那样成本太高，现在有了针对性很强的彩钢瓦翻新方案，做好了以后可以轻松延长彩钢瓦的寿命最少三年，最高可达七八年以上。该方案施工工艺简单，工期短，成本低，简单易行，已经得到了很多客户的认可。


  彩钢瓦翻新防腐涂料方案如下：

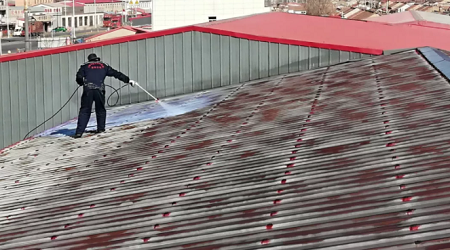

1 用高压水冲洗彩钢瓦表面，清除浮锈和各种杂质；
2 待表面干燥后，喷涂W-110水性纳米硅锈转化底漆，用量以完全将彩钢瓦表面的锈蚀层转化成黑色氧化层为宜；
3 待锈转化底漆实干后，薄喷一道BD-101通用环氧防锈底漆，干膜厚度不超过40μm；

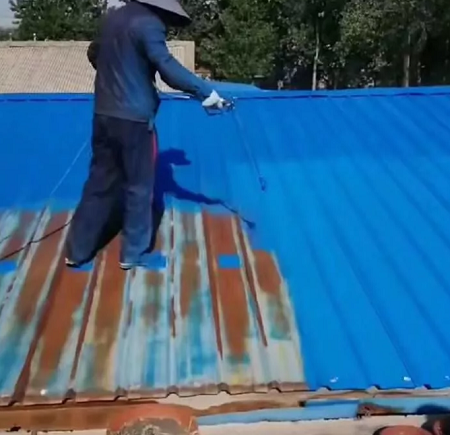

4 待环氧底漆实干后，喷涂1-2道BD-501丙烯酸聚氨酯面漆，干膜厚度60μm-80μm。



        该方案中，水性纳米硅锈转化底漆将彩钢瓦表面的锈蚀层全部转化为惰性氧化铁层（黑色），使其变成氧化铁防锈颜料，化敌为友；通用环氧底漆具有极好的渗透性，附着力和屏蔽作用，提高了涂层抵抗雨水、雪水等对基层的侵蚀；丙烯酸聚氨酯面漆耐介质性好，耐候性好，保色保光性非常优秀；锈转化底漆、环氧底漆和丙烯酸聚氨酯面漆的三者协同作用得到的防腐涂层，能延长彩钢瓦基层6-8年甚至更长时间寿命。

  该方案工艺简单，但是如果想做好，达到令人满意的效果，就必须用心：
1 锈转化底漆不能轻易兑水稀释，要根据彩钢瓦表面的锈蚀状况，酌情处理。纳米硅锈转化底漆基本不用兑水，通过调整走枪的速度，即可调整喷涂的厚度，以锈蚀全部转化为黑色为宜，这样才不容易返锈。如果锈层极薄，加上气温偏高，可以适当加入5-10%的清水稀释后，再喷涂锈转化底漆。喷涂完成后还要检查是否存在转化不彻底（未完全变黑）的部位，并进行补喷。


2 通用环氧防锈底漆，喷涂前添加一定比例的稀释剂，降低涂料粘度，使涂料尽可能渗透到转锈层中，起到封闭和保护作用，并提高涂层的附着力。


3 丙烯酸聚氨酯面漆喷涂时要避免早晚潮气太大的时候，也要避免正午阳光爆嗮的时候，避免漆膜因吸潮而变色发花，避免高温下喷涂起泡。


    客户在使用前，请一定咨询我公司工程部，针对具体项目情况，制定针对性涂装施工方案，确保施工质量达标。
