武汉钢结构厂房漏雨渗水原因排查和防水补漏技术

钢结构屋面、墙面等围护结构，一般采用彩钢压型板，其厚度一般在0.3~~1.0mm，彩钢压型板是用镀锌（或镀铝锌）等预涂彩色钢板轧制成型，外表喷涂油漆层。对要求有保温、隔热、隔音效果的建筑物，可以采用双层彩钢压型板，中间填充保温材料（如玻璃棉、岩棉、泡沫等）；填充材料可以在现场填充，也可以与彩钢板工厂预复合成型（称为彩钢夹芯板）。建筑屋面作为建筑物顶层的承重和外围护结构，它的围护作用和立面造型作用对整个建筑而言至关重要，是轻型钢结构围护系统漏水最主要的部位。其主要作用是能抵抗风、雨、雪的侵袭及太阳的辐射，并承受屋顶的自重和屋顶上的风、雪以及上人的荷载。轻型钢结构屋顶根据所用材料大致有彩色压型钢板、彩色钢板夹芯板、多彩油毡瓦、各种轻质屋面板、GRC板、金属拱形波纹屋面、复合压型钢板等多种类型。轻型钢结构屋面及墙面材料，主要选用彩色压型板或夹芯板。笔者所监理的钢结构厂房工程中，屋面材料主要选用成品玻璃棉夹芯板或彩色压型钢板。常用的压型钢板规格主要有YX173—300—600、YX130—275—550、YX70—200—600、YX38—175—700、YX21—180—900等28种板型，在上述规格板材中，既有360°卷边板、暗扣板搭接连接，也有打钉板，檩条为自重较轻的薄壁C型或Z型钢檩条，屋面坡度设计一般为1／10～1／15。

钢结构体系建筑屋面板，在屋面上有长向连接和侧向连接2种。长向连接主要是搭接，即上坡板压下坡板，搭接处设置专用防水密封胶加固定专用压条，而侧向连接的方式，目前主要有以下3种：

1）搭接连接把压型钢板搭接边重叠，并用各种螺栓、铆钉或自攻螺钉等连成整体。该连接又分为带密封胶槽与不带密封胶槽2种，屋面螺钉外露，波峰均比较低。

2）暗扣式连接固定支座利用平头自攻螺钉固定在屋面檩条上，再将压型屋面板与固定支座扣合。屋面无螺钉外露，但由于与檩条直接用螺钉连接而无法控制热胀冷缩的变形。

3）咬合暗扣式连接，这是比较先进的屋面板连接方式，屋面系统通过滑动支架来固定屋面板，既有利于屋面防水和保持屋面的整体性，又能有效地控制因热胀冷缩引起的变形，该连接形式分180。和360。两种。

彩钢板维护系统本身具有一定的强度和刚度，材料一般不会漏水，维护系统漏水原因主要在节点处理不当，材料的品质，系统设计的成熟性、完备性，结构构造和安装技术等也都直接影响到围护系统的防水效果。彩钢板由于受环境、温度的变化而收缩、变形，接口和搭接连接部位产生位移时，普通的密封胶条或硅酮胶与彩板表面粘结处不能同步位移而产生脱离，造成彩钢板屋面漏水。不同的采光板在相同的时间内其变形和老化的程度也不尽相同。对于同样的卷边板，巴特勒系统的防水性能就远远强于同样板型的仿制品；同样是打钉板，不同的施工队安装的效果也截然不同。屋面漏水按原因归结起来主要如下。

3.1 设计因素

1）《门式刚架轻型房屋钢结构技术规程》（CECS 102：98）中规定：门式刚架轻型房屋屋面坡度宜取1/8~1/20，在雨水较多的地区宜取其中的较大值。在实际设计工程中，建设单位为节省资金或者其他原因，要求尽量减小屋面坡度，设计单位又往往死搬硬套规定，不考虑实际情况。于是导致很多工程屋面坡度过小，屋面雨水不能及时排入天沟，屋面积水而造成屋面渗水现象。

2）设计人员对当地降雨量不了解，也是造成屋面坡度设计过缓、天沟截面积过小的重要因素。

3）缺少节点设计，施工单位随意选用节点做法，屋脊处女儿墙高度不够，伸出屋面的管道、排气道位置不妥或高度不够，以至影响防水层施工困难。

4）板型选择不当，对于暗扣式和咬合式的板型，只要现场安装得当，一般不会有太大的问题。如果选用直接用自攻螺钉连接的板型，即使现场处理得很好，防水胶做的也很到位，但由于面板具有热胀冷缩的性能，同样也会出现漏水现象。

5）屋面孔洞设计时考虑不周。不得在施工时现场随便割孔割洞，孔洞防水要做好。

6）围护部分彩板过薄，经过一段时间的使用，外板腐蚀或者受温度影响变形，板之间缝隙增大。

7） 屋面雨水系统未按规范设置溢流措施，暴雨强度超过雨水系统排放能力时就会超过搭接缝，甚至漫上屋面，造成事故。

8）落水管数量不足，雨水沿天沟流动距离远，时间长，造成积水；墙面外板上部未增设L型收边件，天沟内侧存在漏水隐患。

9） 彩钢泛水配件设计不合理，达不到防水效果。

10） 规范规定构件变形控制值，檩条挠度L／180，屋面梁挠度L／180(式中L为受弯构件的跨度)，屋面檩条截面设计太小、间距过大，在风荷载作用下檩条和压型板变形就会过大。

11）未充分考虑结构变形、温差变形、干缩变形、振动等影响，设防不满足基层变形的需要。

3.2 施工因素

1）施工过程中对屋面围护不注意保护，随意踩踏屋面，破坏了屋面的平整度，甚至出现裂纹，密封胶量不足，位置不正确，打拉铆钉过多，并且未进行防水处理。)

2）天沟不进行防腐，有些施工单位在进行天沟防腐时，只是刷防锈漆或者沥青漆，使用一段时间后，天沟腐蚀严重。

3）钢结构厂房屋面板，因跨度过大，屋面板存在搭接，虽然在搭接等处采用了聚氨酯密封胶和138900缝合钉等处理，但安装时往往很难达到设计理论标准，导致漏雨。

4）天沟横向没有坡度，制作时至少应留0.5％的坡度。

5）关键节点部位施工马虎。女儿墙等根部阴角没有按规定作成圆弧或圆弧太小，卷材端边收头密封不严，上口白铁皮变形，固定点稀少加之密封材料封口不好，伸出屋面的管道根部堵洞不严，管道四周找平层没有高出附近找平层，防水层泛水高度不够。保温层施工遇雨，排气槽堵塞，排气孔设置不合理，造成保温层长期浸水。刚性屋面产生裂缝，分割缝处防水密封膏与缝侧壁粘结不牢而渗水。

3.3 构造因素

1）房屋在使用过程当中随意增加荷载，导致屋面板变形。特别是在屋面檩条上随意增加荷载，檩条变形，导致屋面积水。

2）防水胶、密封胶老化，使用工程中缺少必要维护。

3）堵头对由于风力造成的漏水是有作用的，不应忽视，须保证彩钢板与屋脊盖板堵头安装到位，采光板与屋脊盖板间堵头下部应打硅酮密封胶，屋面风机处彩钢板波峰端部设置钢堵头。

4）搭接时缝隙容易受温度影响变大，应充分留够搭接长度。

5）水宜疏不宜堵，一般安装时在钢板内侧打密封胶，多多益善。

6）必须足够重视钢结构屋面围护系统热胀冷缩的不利影响，采取合理的构造措施。

3.4 材料因素

1）雨水管材用塑料管材，强度差，钢结构厂房从安装到投产运行，容易受损。

2）由于钢板天沟比较薄，焊缝容易出现问题。

3）未根据屋面的坡度选择合适的采光板板型和屋面彩板的板型，波峰较小，侧向搭接太少，不利于排水。

4） 围护部分彩板过薄，经过一段时间的使用，外板腐蚀或者受温度影响变形，板之间缝隙增大。

5）压型板基板镀锌层质量不好，涂层太薄，致使压型板使用寿命短，易锈蚀损坏。

6）自攻螺丝胶垫质量差容易开裂，玻璃密封胶容易老化等。

7）扣板明显变形，相邻两板的板高、间距均不同，扣板拉钉应采用防水拉钉。

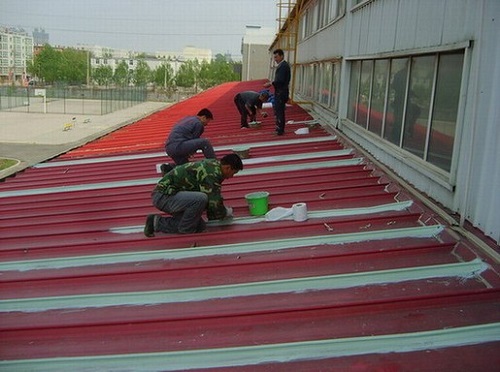

（1）设计人员应严格按照规范设计，不得因为节省造价而随意降低设计指标，设计人员应多去施工现场，结合实际情况进行设计。

（2）设计人员应根据实际情况作出详细合理的节点大样，不能只图方便，盲目套用图籍上的节点。设计人员在设计屋面檩条的时候，应该保守一点，不要盲目为了节省钢材，而降低檩条的高度，檩条高度高一点，有利于防漏。

（3）屋面板应采用防水性能较好的板型，根据市场调查情况统计，760型现场复合板、475型彩钢板、675型彩钢板，咬合360°至少180°，几乎没有漏水现象，虽然这几种板型安装比较麻烦，但是使用效果反映良好。

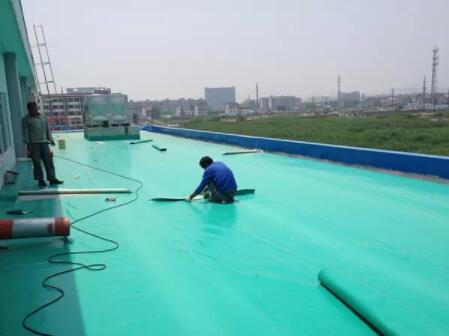

（4）屋面防水材料的选择，应选用质量信得过的厂家，由于金属屋面板的材料特性，应选用适合于金属板屋面的防水材料；如具有较高的粘结强度、好的追随性、以及耐候性极佳的丁基橡胶防水密封粘接带，作为金属板屋面的配套防水材料。

（5）工程在安装时，应加强现场管理，提高安装队素质，最好钢结构厂家有自己的施工队伍或技术骨干、管理骨干，遏制包工头权力。

轻型钢结构屋面坡度一般较小，往往在6%以下，在中南雨水较多地区，这种结构的屋面漏水现象较为普遍，有大面积漏水、采光窗及屋脊结合部位点滴等，究其原因，形成漏水现象，多数是由自攻螺丝、彩钢板搭接、屋脊瓦、抽心铆钉、屋面上人引起彩钢板变形及采光窗等装饰部位防雨胶脱落等几个方面造成。

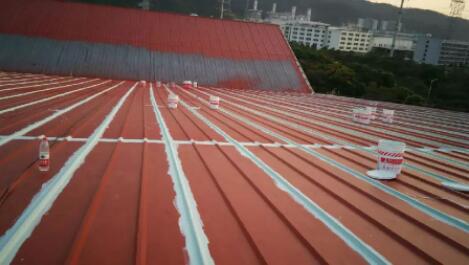

5.1屋面螺钉和紧固件处漏水
