武汉钢结构屋面彩钢板漏雨原因及维修工艺流程
钢结构厂房与土建厂房比较，有着明显的优势，环保，建造周期短，可回收利用，成本低廉等等，所以一直以来比较流行，但是钢结构彩钢板屋面也有自身的不足，比如容易漏雨，下面就用一个例子来说明：
一、现状及漏雨原因

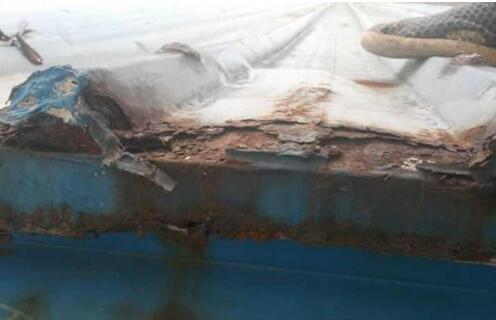

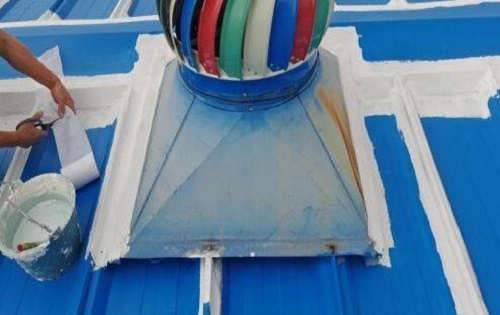

钢结构厂房屋面采用的是暗扣式彩钢瓦，屋面刷过一层防锈防水涂料，底部已经开始返锈。安装方式选用的是暗扣式固定，是180度咬边固定，靠人工瓦夹咬合，相对于360度直立锁边彩钢板更容易被台风吹起，更容易出现漏雨现象，密封性相对于360度咬边板型也差很多。

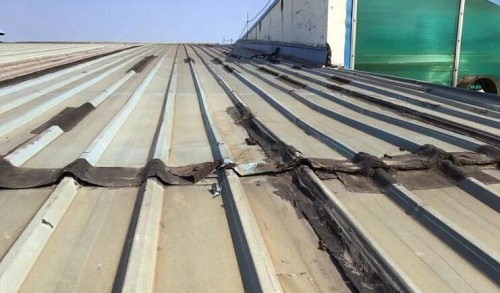

在对该屋面漏雨点进行维修期间发现，彩钢瓦已出现锈斑，慢慢会锈穿，造成车间漏雨，会影响到该区域生产现场设备的正常运行；阳光板采光强度太高，导致夏天车间温度太高。为防止屋面漏雨和降低车间内温度，结合现场情况，在考虑屋面钢结构承重能满足的前提下，拟在原有屋面上方增加方管后，加盖一层360度直立锁边彩钢瓦。
二、要求：
此次施工面积约为5000平方米，（以上施工面积为未展开面积）（含屋面彩钢板、泛水板、屋脊瓦）选用实测0.5mm镀铝锌本色彩钢板，板型拟采用直立锁边475型，（铝锌含量为单平方不少于100克,实测镀铝锌板厚度不得低于0.5mm）；檩条采用20*40*1.3mm镀锌方管作为二次檩条。新增檩条整体与原有檩条采用螺丝对穿的方式固定连接；支架扣件使用镀锌材质；自攻螺丝需带有密封垫圈。
直立锁边隐蔽式铝锌板屋面是将与暗扣式彩板配套的特制暗扣件先固定在支撑件上，利用铝锌板的母肋与暗扣的中心肋啮合进行固定，改变以往用自攻螺钉或铆钉将彩钢板穿透直接固定在支撑件上的做法，这种独特的固定方式固定更直观、能更有效地抵抗台风，而且从工艺上避免铝锌板受到破损，并使得彩钢板在受温度变化时能自由伸缩，减少屋面整体变形，从而保证屋面系统取得更好的防水效果
三、施工工艺
1 施工前要提前做好屋面铝锌板排板布置图。排版设计方案原则：保证铝锌板顺坡度方向与天沟垂直，铺设起始线与泛水收边方向平行、尺寸吻合；有包角的，起始线位置必须满足与立建筑物外立面吻合。
2 根据排板布置图进行现场放线，按每跨间或节点弹出屋面檩条的安装控制线，认真校核主体结构偏差，确认该偏差对屋面檩条的安装无影响；对偏差不满足安装要求处，视偏差轻重程度事先进行处理。
3 支座节点板安装固定
主次檩条安装牢固到位，安装前对檩条支撑进行检测及整平，对檩条进行逐根复查其平整度，安装的檩条高差控制在正负5mm范围内，支座节点板进场前应根据主檩间预留伸缩空间在厂家冲孔成型，现场安装时必须严格按照建筑物定位轴线及设计标高进行调整，固定时要拉线，以保证彩钢板屋面平整、坡面顺直。支托板必须按设计要求固定在原结构上，主檩连接板垂直焊接在支托板上，并对其做好防腐处理。
4 镀铝锌板吊装、安装
A 、 镀铝锌板吊装
1) 以后会有漏雨隐患）。由于单瓦长度较长，采用高空压瓦设备出瓦到现有屋面。这样相对于传统吊装，能更好的保护彩钢板，为防止出瓦过程彩钢板变形，出瓦时在女儿墙下，垫相应支托保证出瓦口与女儿墙上端齐平，避免镀铝锌板在出瓦过程中发生折断现象。本次施工单面坡度长度是25米，为了保证单瓦是通长施工，中间不断开（断开
2) 屋面运输板材时，应注意确保所有的铝锌板正面朝上，且所有的搭接边(母肋)应朝向安装开始的方向。
B、镀铝锌板的安装
1) 固定座→固定第一张铝锌板→安装下一排固定座及铝锌板→检查铝锌板公母肋是否正确扣合→按以上程序铺设后续屋面铝锌板。
2) 铺设方向：铺设屋面镀铝锌板时，按当地气候条件顺年最大频率风向横向搭接，从离风最远的一端开始铺设，以避免刮风时冷空气灌入室内。
3) 安装方法：
第一步:拉线安装第一排特制滑动支架，每个固定座采用两个固定件固定在次檩条支撑面上，每个支撑面设置一个滑动支架。施工时根据定位放线，准确固定好第一排滑动支架，确保第一张彩钢板位置的准确无误。滑动支架的形状是不对称的，在联锁肋拱直
立边有一短的朝下弯曲边，固定时应注意方向。
第二步：将第一张屋面镀铝锌板，依照与天沟正交的方向，排放在已固定好的暗滑动支架上，并按设计要求准确量好彩钢板伸入天沟内长度(一般为100mm)，固定时先将中间肋对准暗扣的弯角，从中间向两端方向用脚肋或胶锤将中间肋及母肋依次扣合在暗扣上，并检查是否完全啮合。
第三步：挨紧第一张屋面镀铝锌板按相同方向放好第二排暗扣定座，使暗扣座的联锁肋拱直立边啮合于已安装好的铝锌板的公肋上，然后固定暗扣座。
第四步：将第二张镀铝锌板放在第二排暗扣座上，中心肋对准暗扣座的中心肋直立边上，将其母肋扣合在第一张板的公肋上，公肋上每隔30mm设有一个倒榫头，以增加彩钢板扣合的紧密程度，所以扣合时必须注意要扣到位。为了达到完全啮合，重叠在下面的母肋的凸肩必须搭接公肋的凹肩，当沿着母肋的凸肩被嵌入公肋的凹肩时，就听到清晰的“咔嗒”声，安装屋面结束后然后用专用咬边机把所有瓦公肋母肋咬合在一起
第五步：用同样的方法安装后面的屋面镀铝锌板，安装时注意连接要可靠、紧固，并随时检查屋面镀铝锌板边沿在天沟处成一条直线，以及上下安装位置控制线。如果是后一块完整的铝锌板与遮檐板或女儿墙之间的距离大于半块彩钢板的宽度时，可以沿纵向切割铝锌板，保留完整的中心肋，并将铝锌板与一整列暗扣座完全啮合；如果最后一块彩钢板与遮檐板或女儿墙之间的距离小于半块镀铝锌板的宽度时，可以用盖板或泛水板覆盖这段空隙，在这种情况下，要将暗扣座切存一半，以保护最后一块铝锌板的公肋。
