武汉体育中心彩钢瓦金属屋面防水施工方案

武汉体育中心位于武汉市生态新城，占地面积约45万m2，包括3万座综合体育场、2000座游泳馆和6000座体育馆，总建筑面积15.75万m2。屋面构造由上至下依次为直立锁边铝镁锰合金屋面板、房上防金属屋面防水系统、保温玻璃棉带铝箔、带隔热垫铝合金固定座、不锈钢丝网、镀锌檩条、房上防编织型聚酯布、镀锌主檩条和镀锌穿孔反吊板，外檐为铝合金装饰条。

　　2 施工方案分析 　　武汉体育中心钢结构施工采用钢支撑胎架，未搭设脚手架。钢结构主体安装完成后分步分区卸载已拆除钢支撑胎架，给屋面反吊顶和外沿铝饰条施工带来困难。搭设脚手架工期长，受气候因素影响，需要大量的搭设材料，需要塔吊运输配合，才能解决脚手架的全覆盖问题。由于场内外高差大，场内看台也有梯级高差，搭设满堂脚手架难度大，也影响看台防水和内部装饰等交叉施工。从搭设成本和时间周期考虑，搭设脚手架明显不是最合理方案。 　　镀锌穿孔反吊板和东西屋面外檐铝合金装饰条，采用高空悬挂定制钢结构操作平台，内部区域采用常规吊篮进行施工。采用定制钢结构操作平台、常规吊篮配合施工和屋架通道，实现无脚手架高处作业，有效避免高空作业的安全事故，减少了资源消耗，大幅度提高施工效率。 　　2.1 定制操作平台 　　定制操作平台的设计力求简便、实用、安全、轻质，具有较高的强度、刚度和稳定性。定制操作平台规格6000m×6000m，吊挂件采用12-Ф8的HPB235钢筋制作而成，桁架采用70m×50mm矩管和L50×5mm角钢焊接，主桁架4道，副桁架2道，桁架高度为600mm。面板采用18mm厚胶合板，以减轻自身荷载。对操作平台的各种验收符合要求（如图2）。 　　操作平台采用5t吊车起吊安装，屋面操作人员配合吊挂件的固定，各连接点的螺栓齐全，安装牢固可靠，特别要严格施工全过程的安全检查。

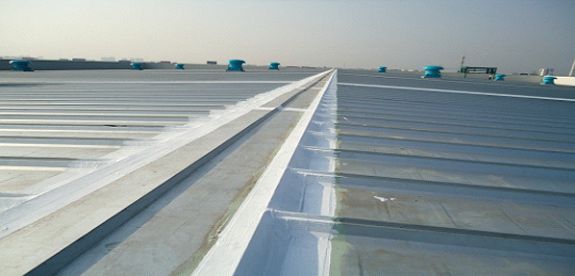

　　2.2 常规吊蓝 　　采用麻绳将吊篮固定，当吊篮移动时利用麻绳进行牵引，牵引到位后利用麻绳将其固定，防止吊篮晃动。吊篮左右侧面采用至少4根圆钢斜支撑，使吊篮整体稳定。吊篮在安装过程中，要保证安全装置均能有效地工作，吊篮正式使用前要进行调试和荷载试验，重点检查吊篮的安装位置，结构的组装情况，安全绳、安全锁和电气装置的灵敏度。 　　镀锌穿孔反吊板利用常规吊篮结合屋架通道，从中间开始往两边安装，吊篮长度方向与檩条方向一致，每隔一档檩条布置一组吊篮，将吊篮挂钩与檩条用插销固定。反吊板安装时，先将反吊板提升至作业吊篮上，板就位后按照定位线将板放置，左手和肩部将板顶托，右手用自攻螺丝将板与檩条固定，第一块板定位后，挪动吊篮依次进行后续板块的安装。 2.3金属屋面防水施工方案 A、首先根据现场防水位置和尺寸，选择好编织聚脂布的宽度。 B、在需要处理的区域涂一层弹性密闭防水涂料，当其仍湿润时，把编织聚酯布直接铺于其上，用刷子将其刷平，确保聚酯布不起泡、不起皱，再及时涂刷一层底面涂料, 充分浸透聚脂布，使整个涂刷层饱满伏帖，等第二层涂料表干后，涂刷一层表面隔离涂料。根据上述施工工艺，先做铆钉，再做大面积的，然后对于复杂接口处修补。 C、对所有涂刷部位进行检查，如有施工暇疵予以修补。 　　3 工程应用 　　武汉体育中心“一场两馆”采用板宽425mm，肋高65mm的铝镁锰合金直立锁边屋面板。屋面板的板肋直立，有效排水截面大，避免螺钉穿透固定形式的漏水隐患。板肋搭接预防雨水浸入，也利空气的自然流通，较好的透气性能有效避免板底氧化腐蚀。直立锁边屋面板减少热胀冷缩和结构不均匀沉降的变形影响。 　　衬檩和底板由低处向高处连续施工前，对存在位移偏差的檩条及时调整，檩条宽度和长度偏差在-2.0～2.0mm之间。为减少底板安装误差累积，每五块板复核一次板宽，应用反误差法消除误差，并在后续五块板内均分误差值。 　　支座端头的安装方向与屋面板铺设方向一致，安装支座前先装隔热垫。支座自攻螺钉对称固定，先打入一颗自攻螺钉，对支座进行校正、调整偏差，校正完毕后打入其它螺钉将其固定。 　　屋面板支座安装后，在板端设定位线，板端伸入排水沟长度大于设计长度150mm，便于后期修剪。屋面板对准板端控制线，将搭接边用力压入前一块板的搭接边，用电动锁边机锁边咬合。锁边要连续、平整，不能出现扭曲和裂口。锁边机咬合过程中，其前方1mm范围内要用力卡紧使搭接边接合紧密（如图3）。
　　4 结语 　　在武汉体育中心屋面板施工中，实施了国际上最先进的厂房屋面防水技术，它区别于普通钢结构屋面防水的核心技术是它具有自我保护功能，它可以阻止外部灰尘，空气，腐蚀性物质对防水层的破坏，从而保证了防水层长久的色彩鲜艳，不被污染，不老化，并且它具有雨水自洁的功能，使用寿命比普通的彩钢屋面防水系统长2倍以上。另外，钢支撑胎架拆除后，综合分析现场条件，采用定制操作平台，实现无脚手架施工。在确保施工安全和施工质量的前提下，缩短了施工周期，并取得了较好的技术效益和经济效益。
