武汉什么样防水材料可彻底解决彩钢瓦钢结构屋面渗漏水

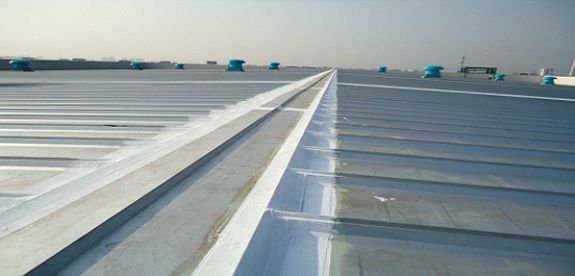

房上防在厂房防水屋面工程中积累了非常丰富的经验，防渗漏工程案例中包括钢结构防水屋面、彩钢防水屋面和房上防自保护型防水屋面等等。

现对金属屋面防水等级作分析： 　　
(1) 渗水的原因。普通Ⅲ级防水屋面中的刚性防水作法，因其施工简单方便，造价低而采用较多，因其屋面与结构层粘贴，在温差影响下胀缩量较大防水效果差。由于季节性及昼夜温差变化大，北方冬夏温差达70℃以上，昼夜温差最大也超过30℃，防水材料的线膨胀是形成裂缝的主要原因；另外，如地基不均匀沉降，大风，雪载作用力也会使屋面基层位移和变形，这些应力变化多集中在屋面板的支承和屋脊处。 　　(2) 提高钢结构屋面防水能力的措施。 　　
1) 设计构造，现在常采用的方法是将整化零，以小拼大刚柔结合的方法。将大面积屋面分割成所规定的小块，块之间的分格缝用弹性密封材料填充；分格缝位置一般在隔墙，屋脊或板的支承部分。 　　细石混凝土刚性屋面是用混凝土做防水层，混凝土厚度应大于40mm，强度等级不低于C25；钢筋用Ф6@200mm的双向网片，上下保护层保证达到10mm；结构找坡2.5%~3%为宜，屋面每个开间留横向伸缩缝，屋脊处必须设纵向通长缝，纵横缝间距不宜大于6m，分块面积以36m2为限；其分格缝宽度15~20mm；防水层与山墙，女儿墙交接处留置30mm缝隙，分格缝处用弹性密封防水材料封严，使刚性防水层成为一个整体。 　　另外，还要注意在防水层与屋面基层之间增设隔离层，使基层同防水层在变形时不受约束，隔离层可采用纸筋灰，麻刀灰，干铺卷材等，如石灰砂浆隔离层用石灰膏：砂=1：4，厚度以20mm为限；也可在找平层上直接铺卷材隔离等。 　　
2）把好施工工序关。 　　基层为预制板时，其板的自身质量、安装质量、板缝隙宽度必须合格；嵌缝前的清理必须达到干净无浮浆，嵌缝板缝内湿润，板缝底托模后刷素水泥浆一道。用C30细石混凝土分两层捣压密实，终凝后表面再刷素水泥一道；多孔板端堵孔也用上述方法灌嵌缝。 　　嵌缝养护3天后清扫板面再做隔离层，如用卷材作隔离层，首先用砂浆找平板面抹光养护，铺3~5mm干砂在其上再铺卷材，缝用热沥青封严。 　　细石混凝土面层施工前清理隔离层表面，安装分格缝板条，板条高出现浇混凝土表面便于取出，钢筋网片位置严格控制其高度，应在板厚三分之二以上，混凝土浇筑采取“先高后低，先远后近”的流程工序；用平板振捣器振捣后再滚压平整，抹压不少于3次，最后一次终凝前的抹压必须保证表面平整、光洁、不起砂，2m直尺最大误差3mm。 　　每一分块内的混凝土必须一次浇筑完，不留施工缝；注意高温下的降温及保温，防止干缩开裂。 　　细部节点部位，分格条不必须在混凝土初凝前取出，缝两侧松边及时填平补齐；如管道穿出屋面，该处应改为现浇板，管道与防水层交接处应留宽深不小于20mm的缝，用柔性密封材料嵌填密实。 　　细石混凝土的覆盖保温要充分，养护不少于7天，养护期间不准堆重物及进行下道工序。 房上防弹性密闭涂料具有优异的弹性，高强的粘结力，它可以和大部分的材料粘结，温度适应性强，可以应用在-50度~80度的温度范围内，由于其内部加了透气珠，所以具有良好的透气性。房上防表面隔离涂料具有优异的耐候性，耐磨性，耐污染性，耐腐蚀性，可以有效的阻止水，腐蚀性物质，灰尘等的穿透而产生对底面涂层的破坏，以及外力的摩擦对防水层的破坏。 　　
2.卷材防水屋面 　　实际了解到，一些高聚物改性沥青防水卷材在施工时耐热度、低温柔性、拉伸性能均达不到规定指标，使用一段时间后出现脆裂，流淌等现象，增加人工气候加速老化。 　　对于人工合成高分子卷材的技术指标，分为硫化橡胶类、非硫化橡胶类、树脂类和纤维增强类等，根据屋面防水功能的要求与材料标准接轨。 　　施工方面采用机械固定法施工屋面在速度和质量方面均有保证，施工操作方便，利于确保防水质量。 　　金属屋面防水工程是一项系统工程，需要从设计构造、材料选样、施工细部构造及基层处理等方面进行质量控制，哪一个环节稍有不慎则会发生渗漏将前功尽弃，设计时如防水涂料（如房上防防水系统中的弹性密闭涂料和表面隔离涂料）以及编织布的选择不当，施工再认真也不能满足使用需要，因此，彩钢屋面防水工程需多方努力，严格控制到使用功能及耐久性要求。
