沌口开发区钢结构厂房屋顶喷漆翻新

更新时间：2025-04-03 点击数：

厂房屋面除锈喷漆施工案例简介

一、工程背景
 某厂房屋面因长期暴露于酸雨、高温及高湿环境，导致钢结构及彩钢瓦出现大面积锈蚀、涂层剥落，局部区域渗漏严重，影响厂房结构安全及生产环境。经检测，屋面锈蚀面积达40%，需进行系统性除锈及防腐翻新。

二、核心工艺
 1. 表面处理：

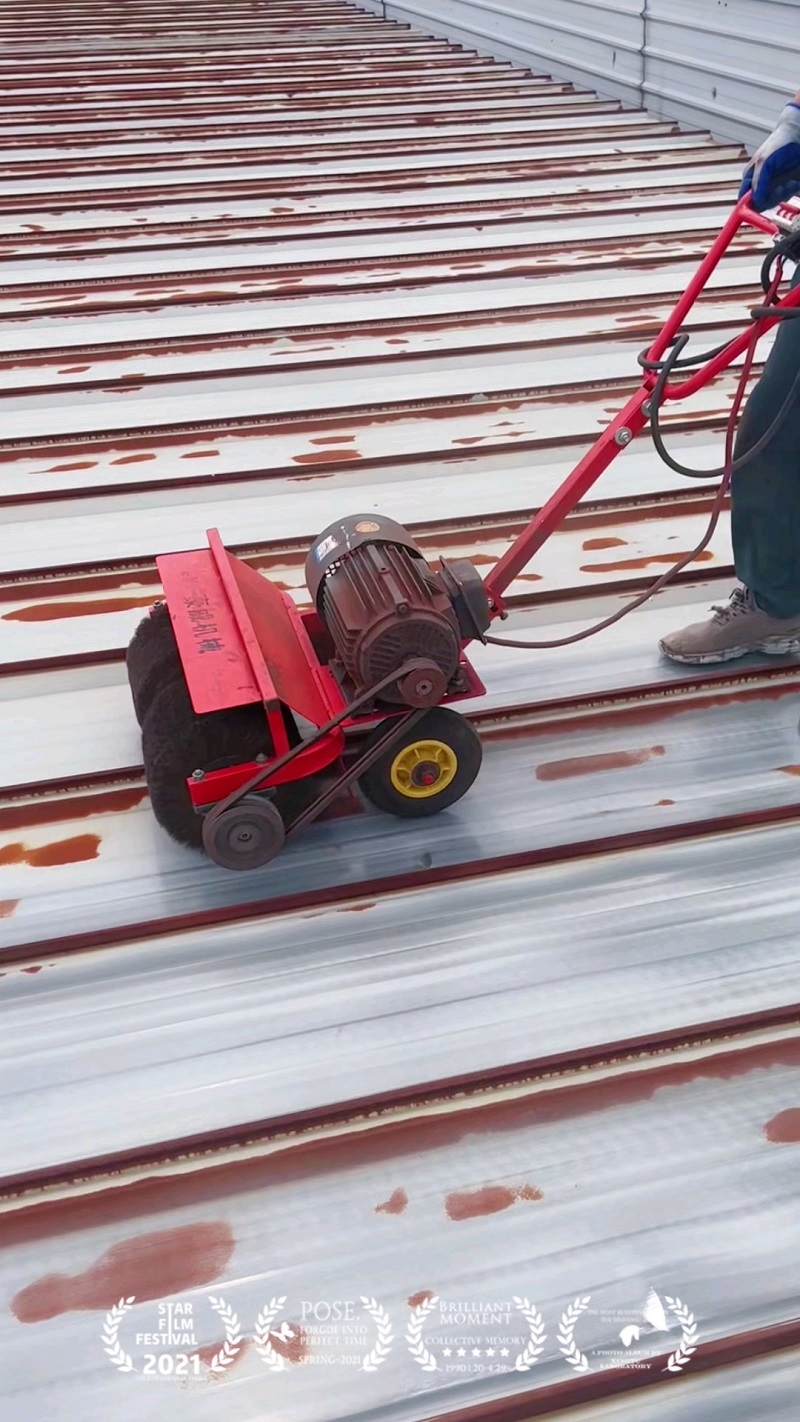

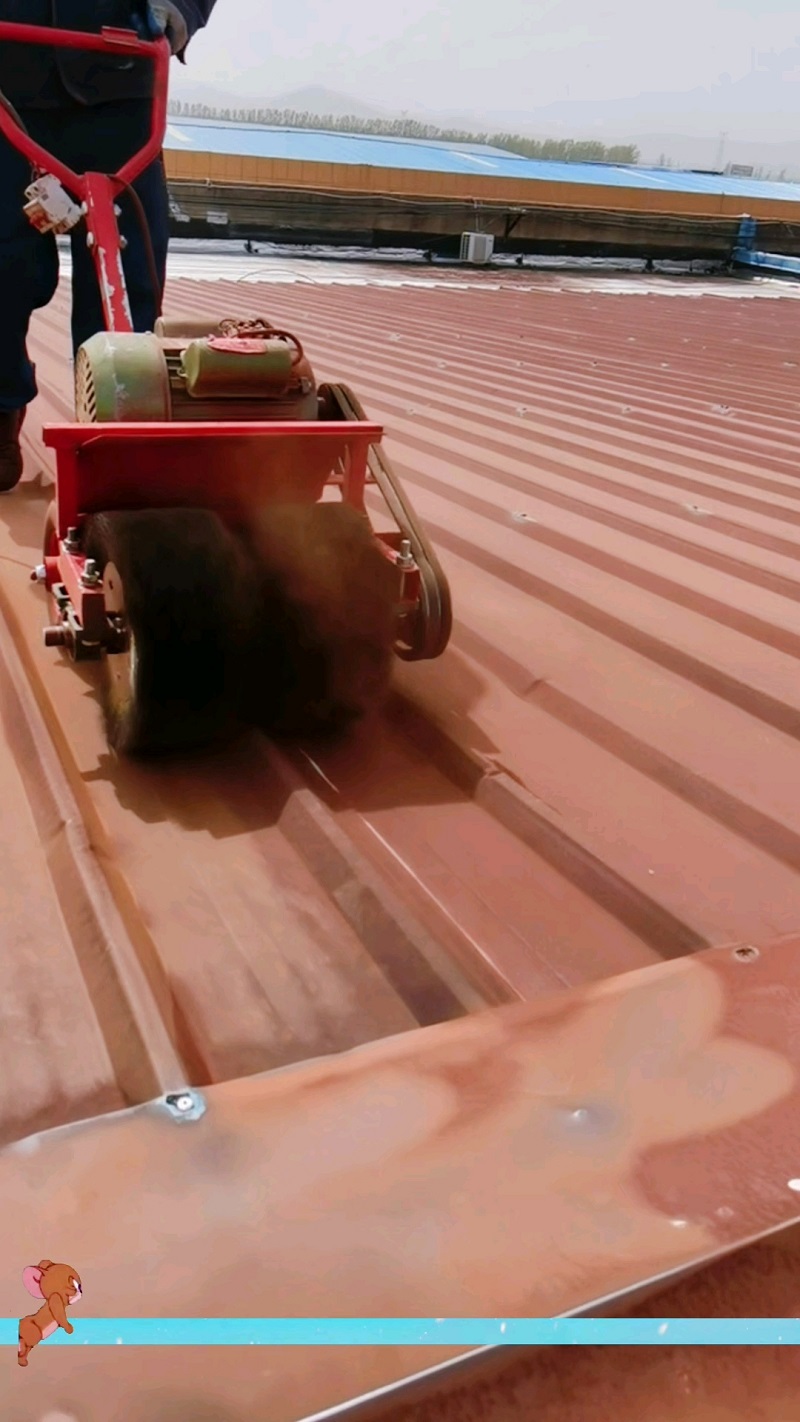

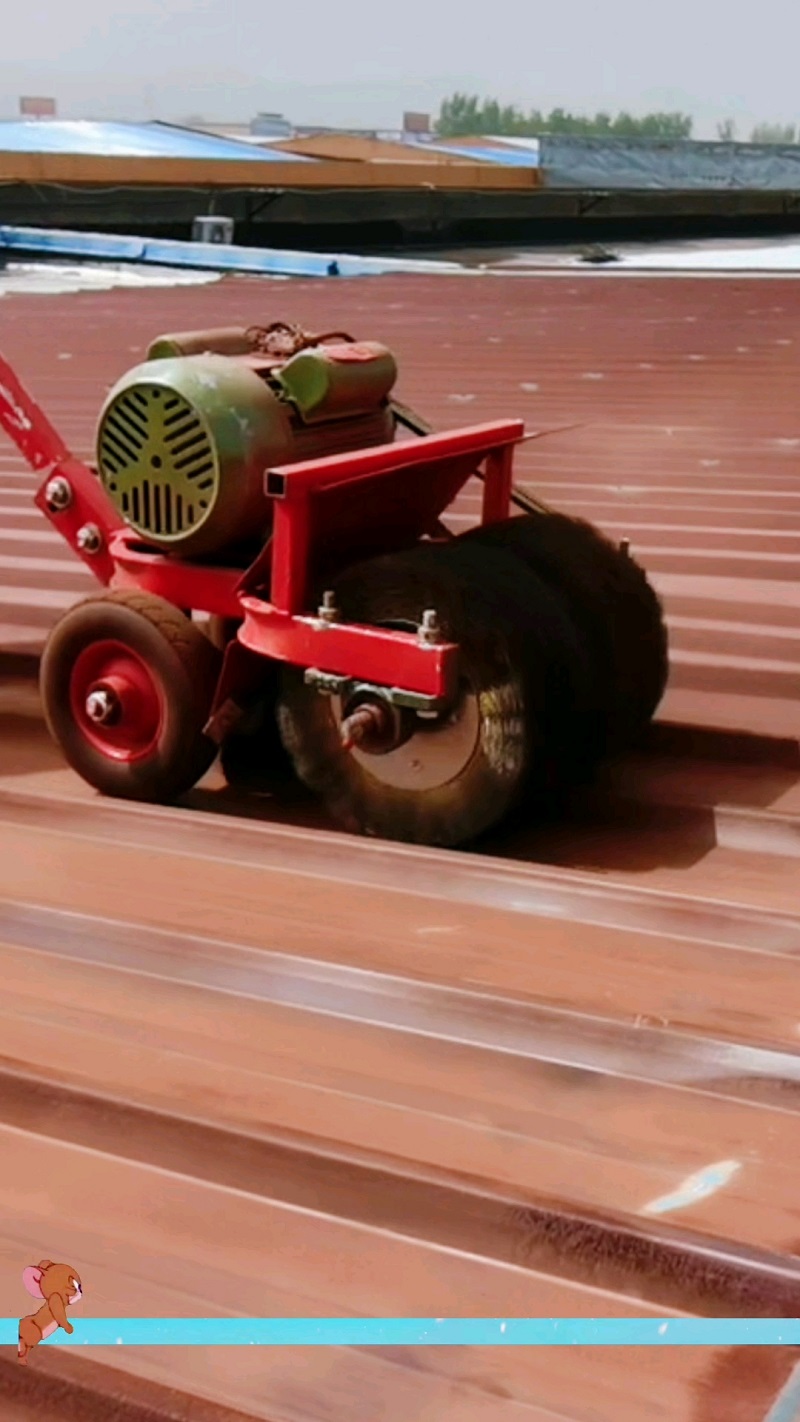

 • 除锈：采用机械打磨（St3级）清除浮锈，重度锈蚀区使用喷砂处理至Sa2.5级，粗糙度达40-70μm，确保基面金属原色裸露。
 • 转锈处理：对轻度锈蚀区喷涂化学转锈剂（如平坦适强效黑晶转锈剂），将铁锈转化为致密钝化膜，减少打磨工作量。
 2. 涂层体系：
 • 底漆：环氧富锌底漆（锌含量≥80%），干膜厚度≥50μm，增强附着力及防锈性能。
 • 面漆：丙烯酸聚氨酯或氟碳面漆，耐紫外线等级≥5级，总干膜厚度≥120μm，提供长效耐候防护。
 3. 节点强化：螺钉、搭接缝等部位加贴聚酯布，采用“三涂一布”工艺密封，返水高度≥50mm，防止雨水渗透。

三、施工流程
 1. 预处理阶段（3天）：铲除失效涂层，打磨/喷砂除锈，基面清洁干燥（含水率≤8%）。
 2. 涂装阶段（7天）：

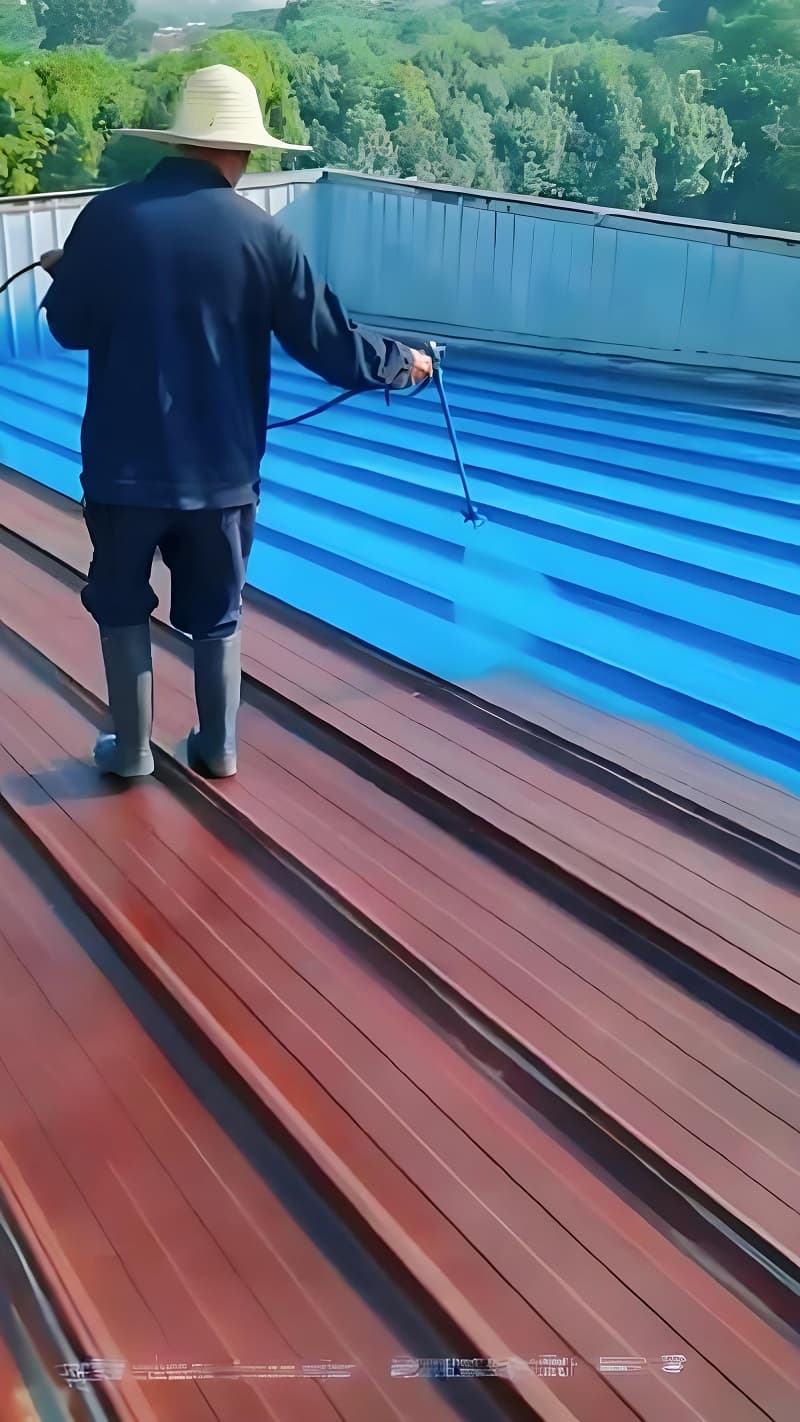

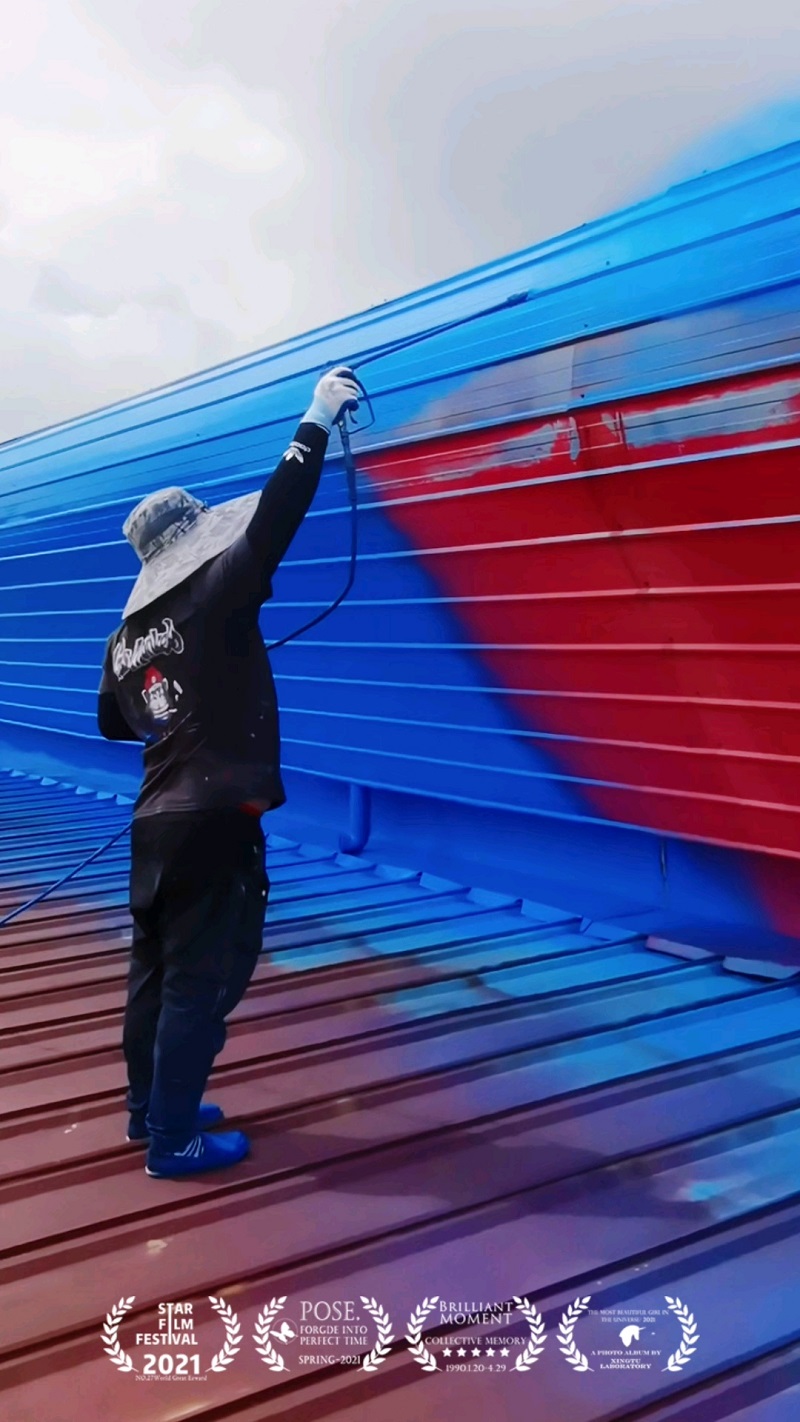

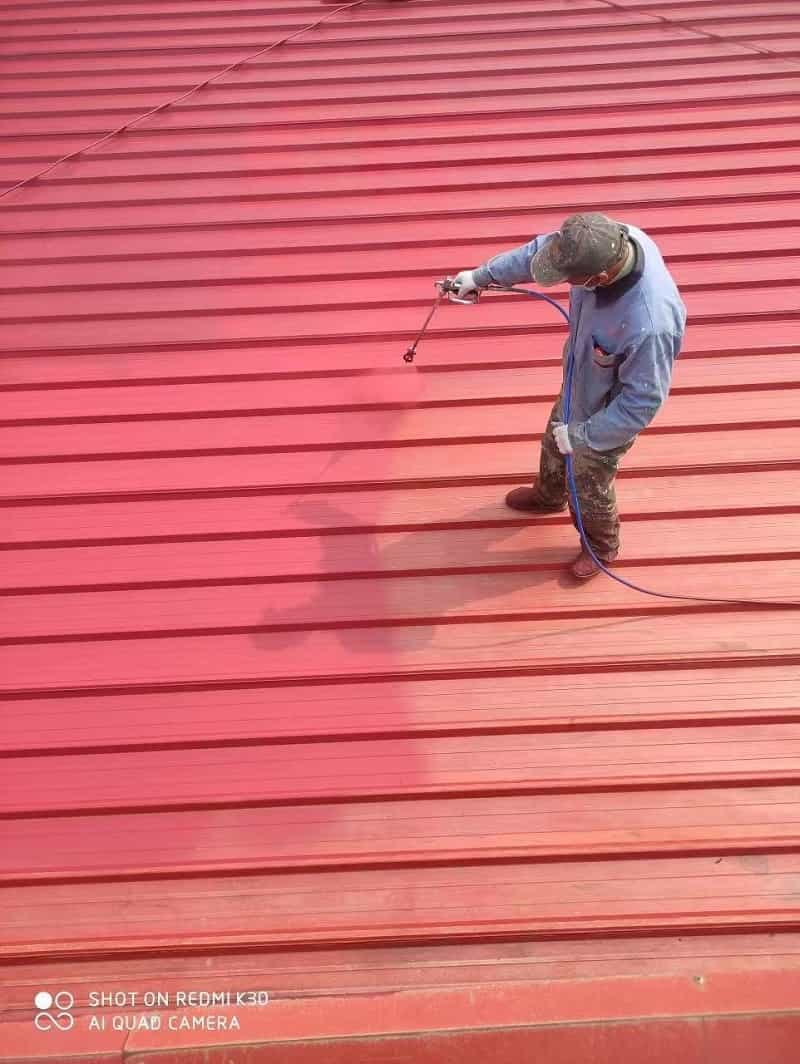

 • 喷涂环氧富锌底漆1遍，表干后喷涂面漆2遍，采用“十字交叉法”确保均匀无漏涂。
 • 局部渗漏区修补：采用玻璃纤维布+高弹防水涂料滚涂加固。
 3. 验收阶段：涂层附着力测试（划格法合格率≥95%），盐雾试验240小时无起泡。

四、成效亮点
 • 长效防护：翻新后涂层寿命≥10年，维保成本降低60%。
 • 环保高效：水性涂料VOCs排放达标，施工噪音低于75dB，不影响厂房正常生产。

Tag： 彩钢瓦喷漆 彩钢瓦除锈 彩钢瓦水漆 除锈喷漆
