外墙保温墙体裂缝怎么修补
随着国家节能减排工作的贯彻深入，聚苯板薄抹灰外墙外保温系统的使用也越来越普遍。但是，在实际的应用过程中，由于建筑物结构形式，气候条件、系统材料、施工工艺、施工管理等方面的原因，即使最为成熟的保温系统同样也存在一些质量问题，尤其是保温系统外立面的裂缝问题较为实出，轻则影响美观，重则渗水、脱落，丧失节能效果，缩短建筑物使用寿命。如何采取补救措施，解决系统的裂缝问题已成为业内共同关注的焦点。
首先应认真检查裂缝产生的部位，正确鉴别裂缝的性质及种类，分析产生的原因，然后针对不同种类的裂缝，采取相应补救措施。对保温层以下基层结构引起的结构性裂缝的处理，分为需要进行结构加固处理的裂缝与不需要结构加固处理仅需裂缝加固处理两种。
需要进行结构加固处理的裂缝，应将保温层沿裂缝处各向两边延伸20厘米～50厘米截掉，直至水泥或砌体基层，清理去除杂质，让裂缝完全暴露，然后依据有关部门对加固的要求进行加固处理，待确认处理合格后，用相应的材料将保温层修复完好。
框架梁柱与填充墙之间，以及窗角45度斜裂缝等不需要进行结构加固处理的裂缝，处理方法及步骤为：暴露基层裂缝是将保温层沿裂缝处向两边延伸20厘米～50厘米截掉，直至水泥或砌体基层，清除杂质，让裂缝完全暴露。裂缝加固处理是对1毫米以上的裂缝，沿缝开凿V型槽，槽宽和槽深视现场情况而定。在清理好的槽内，填嵌补缝胶泥，待补缝胶泥表干后，再用抗裂防水胶滚涂暴露的基层，随即铺设抗裂加强布，将加强布铺设平整后，再在加强布上滚涂或批刮抗裂防水胶。对1毫米以内的裂缝，可在完全暴露的基层裂缝上直接滚涂上述抗裂防水胶，随即铺设抗裂加强布，在铺设平整的抗裂加强布上，再次滚涂或批刮抗裂防水胶，使其与抗裂加强布形成高拉伸强度、高柔韧抗裂涂层，对裂缝进行加固处理。
修复保温系统时应根据被截掉的保温层的宽度、长度，裁剪好聚苯板修复保温系统，待加固处理层实干后，用粘贴砂浆将裁好的聚苯板粘贴好，然后用具有很好柔韧性的抹面砂浆中夹网格布将裁掉的部位修复平整。对保温层缺陷引起的裂缝（板缝变形、收缩引起的裂缝），找出板缝开裂大于1毫米部位，将上述裂缝进行局部修补。具体方法是沿板裂缝开槽至水泥沙浆基层，槽宽约1.2厘米左右，将槽内清理干净，并沿槽两侧各5厘米处去除网格布表面保护层或松动物浮灰等，在槽内注入深约二分之一的现场发泡硬质聚氨酯，待发泡后修理平整，或在槽内嵌入1.4倍聚苯板圆棒，在未平整的槽内嵌入天补补缝胶泥至平整为准。沿槽批刮一遍抗裂抗水胶，并随即嵌入抗裂加强布，与缝侧搭接不小于4厘米，之后再批刮一遍抗裂抗水胶以覆盖住抗裂加强布为准，以形成高拉伸强度高柔韧的复合涂层。对板缝开裂小于1毫米裂缝，不需开槽处理，只需批刮抗裂防水胶，嵌入抗裂加强布，形成高拉伸强度、高柔韧的复合涂层，控制和覆盖裂缝即可。
对于保温板空鼓渗水部位的修复。在裂缝、空鼓部位将原来的保温板清理掉，在清理好的基层上滚涂界面剂一遍，待实干后将裁好的尺寸相当的聚苯板粘贴到基层上，然后再用具有很好柔韧的抹面砂浆（中夹网格布）将该部位修复平整，必要时加设锚固栓。
保温与非保温交接处及板通缝裂缝的处理方法。沿裂缝向两边各延伸5厘米左右，铲掉抹面砂浆表面层，保留网格布，清理后施涂抗裂防水胶，中夹抗裂加强布涂层，修补后的抗裂涂层表面与原来墙面平整度保持一致即可。
保温层之上抹面砂浆的裂缝、窗台、女儿墙等细部处理未到位引起的裂缝渗水处理。清理墙面，在窗台或女儿墙等渗水裂缝部位，直接滚涂抗裂防水补缝胶，中间压入超薄抗裂加强布。
网格布搭接不到位等引起裂缝的处理方法一是铲除抹面砂浆层，直至完全暴露未搭接到位的网格布，然后用柔性抹面砂浆重新嵌入网格布，让新贴的网格布与原网格布的搭接每边达8厘米以上，柔性抹面砂浆必须完全覆盖网格布，保持翻修表面与旧墙面平整度一致；二是清理墙面，沿裂缝部位宽度5厘米左右，直接滚涂抗裂防水胶，中间压入超薄加强抗裂布。

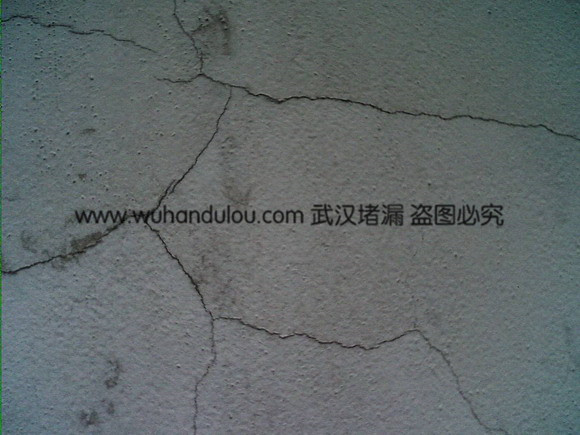

抹面砂浆层龟裂纹的处理方法。对于裂纹较多的墙面，首先认真检查墙面，找出缝宽大于0.3毫米缝深1毫米以上的裂纹。将上述裂纹进行局部补，具体方法是将裂纹清理干净，沿缝滚涂或批刮抗裂防水胶，中间压入超薄抗裂加强布（沿缝宽5厘米左右），对整个墙面进行的全面清理，去除油污杂质，并对旧涂层进行打毛处理，增强附着力。满批符合JG/T157《建筑外墙用腻子》R型标准的腻子2遍（建议批刮厚度2毫米左右），滚涂一底两面弹性涂料。对于裂纹较少的墙面，沿缝铲掉涂料腻子层（宽度6～8厘米）待清理干净后，沿缝将铲掉部位直接滚涂或批刮抗裂防水胶，中间压入超薄抗裂加强布，注意抗裂防水胶必须完全覆盖加强布，且上表面层墙面保持平整光滑。待补缝处干燥后（一般12小时以后），修补处滚涂1遍～2遍与原墙面一致的涂料层。
如果按照上述工艺要求并选用合格的产品进行施工，则此类系统的裂缝将基本能够全部解决好。
